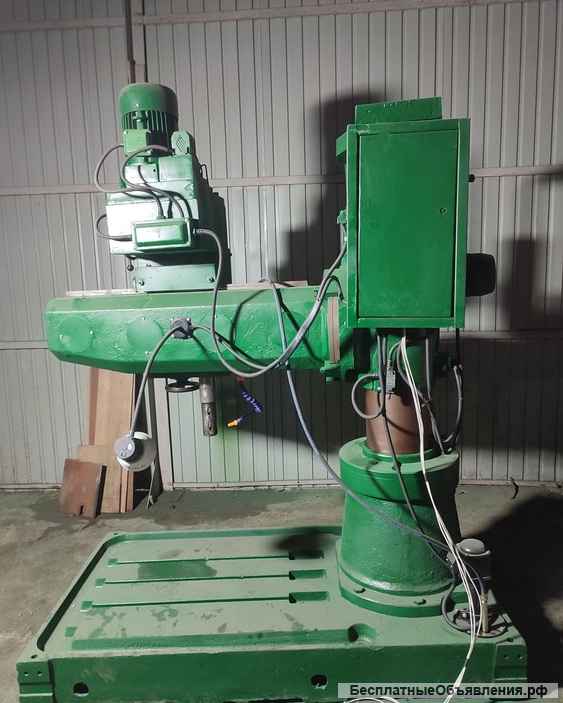

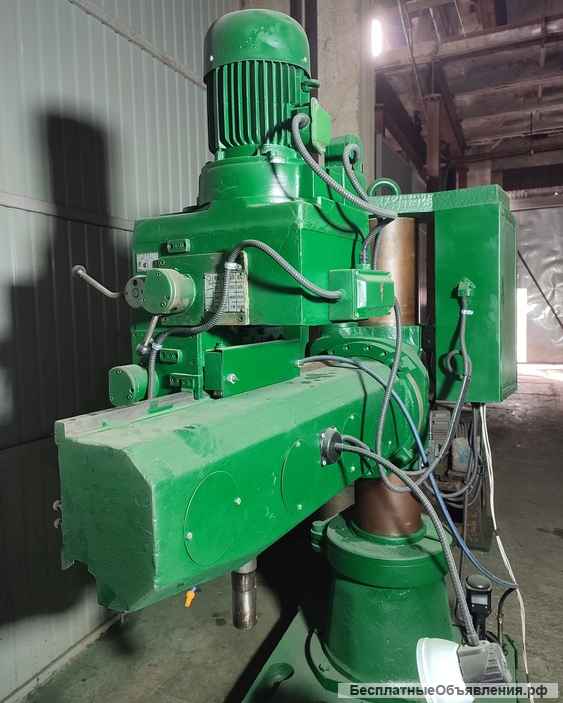

2532Л-АС11 станок радиально-сверлильный продам, Владивосток
Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе
Станок радиально-сверлильный 2532Л-АС11.
Радиально-сверлильный станок 2532Л предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками резьбы реверсом электродвигателя, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей в механических цехах единичного, мелкосерийного и серийного производства, а также в сборочных цехах заводов тяжелого транспортного машиностроения. При оснащении станка приспособлениями и специальным инструментом его можно использовать для высокопроизводительной обработки крупногабаритных деталей в крупносерийном производстве.
Принцип работы и особенности конструкции станка
Рукав станка 2532Л имеет перемещения по колонне, сверлильная головка перемещается по горизонтальным направляющим рукава и вместе с рукавом поворачивается вокруг колонны.
Бочка с поворотным столом поворачивается вокруг колонны на 360° и перемещается вертикально по ней. На торце рукава смонтирован электрошкаф. Органы управления сосредоточены в удобном для работы месте: на сверлильной головке и электрошкафу. Электронасос охлаждения монтируется на фундаментной плите.
Станок 2532Л может обрабатывать детали, установленные вне плиты.
Класс точности станка Н по ГОСТ 8 71. Шероховатость обработанной поверхности Rа 2,5 мкм.
Наименование параметра 2532л
Класс точности станка Н
Наибольший условный диаметр сверления в стали 45, мм 32
Диапазон нарезаемой резьбы в стали 45, мм М24 x 3
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 280..1000
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 720
Наибольшее расстояние от торца шпинделя до плиты, мм 1120
Расстояние от торца шпинделя до основания, мм 1 630
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм 1500
Диаметр колонны, мм 240
Угол поворота рукава вокруг колонны, град 360°
Шпиндель
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 320
Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 4
Частота прямого вращения шпинделя, об/мин (число ступеней регулирования скорости) 45..2000 (12)
Пределы рабочих подач на один оборот шпинделя, мм/об (число ступеней регулирования подач) 0,1..1,0 (6)
Перемещение шпинделя на одно деление лимба, мм 1
Перемещение шпинделя на оборот лимба, мм 94,2
Наибольший допустимый крутящий момент, Н·м (кгс) 200 (20)
Наибольшее усилие подачи, кН 10
Зажим вращения колонны Ручной
Зажим рукава на колонне Ручной
Зажим сверлильной головки на рукаве Ручной
Противовес шпинделя Пружинный
Количество электродвигателей на станке 3
Электродвигатель привода главного движения, кВт (об/мин) 3,0 (1500)
Электродвигатель привода перемещения по колоне, кВт (об/мин) 1,1 (1500)
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) 0,125 (2800)
Габариты, мм 1850 х 800 х 2600
Масса, кг 2150
И много других станков
Станок радиально-сверлильный 2532Л-АС11.
Радиально-сверлильный станок 2532Л предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками резьбы реверсом электродвигателя, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей в механических цехах единичного, мелкосерийного и серийного производства, а также в сборочных цехах заводов тяжелого транспортного машиностроения. При оснащении станка приспособлениями и специальным инструментом его можно использовать для высокопроизводительной обработки крупногабаритных деталей в крупносерийном производстве.
Принцип работы и особенности конструкции станка
Рукав станка 2532Л имеет перемещения по колонне, сверлильная головка перемещается по горизонтальным направляющим рукава и вместе с рукавом поворачивается вокруг колонны.
Бочка с поворотным столом поворачивается вокруг колонны на 360° и перемещается вертикально по ней. На торце рукава смонтирован электрошкаф. Органы управления сосредоточены в удобном для работы месте: на сверлильной головке и электрошкафу. Электронасос охлаждения монтируется на фундаментной плите.
Станок 2532Л может обрабатывать детали, установленные вне плиты.
Класс точности станка Н по ГОСТ 8 71. Шероховатость обработанной поверхности Rа 2,5 мкм.
Наименование параметра 2532л
Класс точности станка Н
Наибольший условный диаметр сверления в стали 45, мм 32
Диапазон нарезаемой резьбы в стали 45, мм М24 x 3
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 280..1000
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 720
Наибольшее расстояние от торца шпинделя до плиты, мм 1120
Расстояние от торца шпинделя до основания, мм 1 630
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм 1500
Диаметр колонны, мм 240
Угол поворота рукава вокруг колонны, град 360°
Шпиндель
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 320
Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 4
Частота прямого вращения шпинделя, об/мин (число ступеней регулирования скорости) 45..2000 (12)
Пределы рабочих подач на один оборот шпинделя, мм/об (число ступеней регулирования подач) 0,1..1,0 (6)
Перемещение шпинделя на одно деление лимба, мм 1
Перемещение шпинделя на оборот лимба, мм 94,2
Наибольший допустимый крутящий момент, Н·м (кгс) 200 (20)
Наибольшее усилие подачи, кН 10
Зажим вращения колонны Ручной
Зажим рукава на колонне Ручной
Зажим сверлильной головки на рукаве Ручной
Противовес шпинделя Пружинный
Количество электродвигателей на станке 3
Электродвигатель привода главного движения, кВт (об/мин) 3,0 (1500)
Электродвигатель привода перемещения по колоне, кВт (об/мин) 1,1 (1500)
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) 0,125 (2800)
Габариты, мм 1850 х 800 х 2600
Масса, кг 2150
И много других станков
