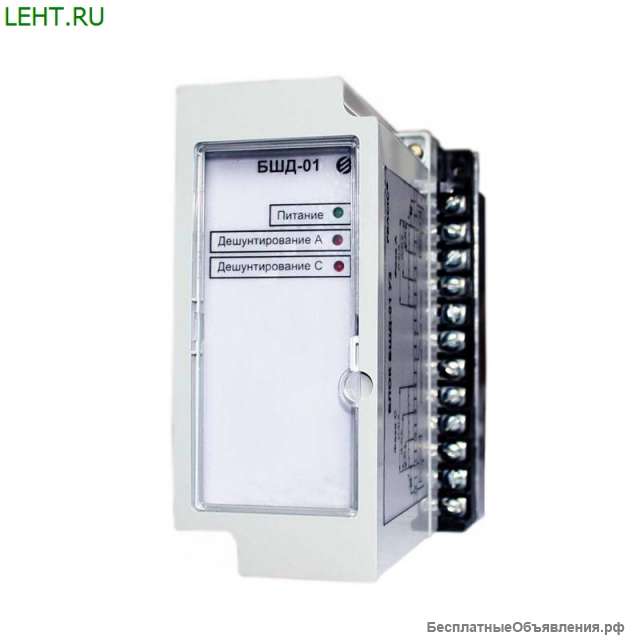

Блок БШД-01

Описание
Блок шунтирования/дешунтирования БШД-01 предназначен для бесконтактного, посредством симистора, шунтирования и дешунтирования управляемой токовой цепи, если ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А - не более 1,5 Ом в схемах РЗА с питанием от вторичных цепей измерительных трансформаторов тока фаз А и С.
Принцип действия
Основным коммутирующим элементом схемы является симистор, который находится в открытом (включенном) состоянии все время, пока мгновенное значение фазного тока превышает 0,3 А.
При протекании по токовой цепи тока со средним значением более 1 А внутренний ИВЭП вырабатывает постоянное напряжение 24 В, которое, при коммутации внешнего «сухого» контакта, может быть использовано для управления дискретным входом блока.
После подачи на дискретный вход постоянного напряжения 24 В (от внутреннего ИВЭП) происходит закрывание (отключение) симистора. При этом весь фазный ток направляется через отключающую катушку выключателя.
В качестве внешнего «сухого» контакта необходимо использовать реле дискретного выхода устройства РЗА.
Блок имеет следующую световую индикацию:
светодиод зелено го цвета «Питание», который засвечивается при напряжении на выходе внутреннего ИВЭП более 12 В;
светодиоды красного цвета «Дешунтирование А» и «Дешунтирование С», которые засвечиваются на время между закрыванием симистора соответствующей фазы и отключением выключателя.
Эксплуатация
Блок предназначен для эксплуатации в закрытых не отапливаемых помещениях, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха, при следующих условиях:
Диапазон рабочих температур:
от -40 до +55°С для исполнения У3
от -10 до +55°С для исполнения Т3;

Относительная влажность окру жающего воздуха:
до 98% при 25°С (для исполнения У3),
до 98% при 35°С без конденсации влаги (для исполнения Т3);

Атмосферное давление – от 550 до 800 мм рт. ст.;
Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
Место установки должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1-90. При этом блок должен быть устойчив к следующим вибрационным нагрузкам:
в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g;
в диапазоне частот от 15 до 60 Гц с максимальным ускорением 2g;
в диапазоне частот от 60 до 100 Гц с максимальным ускорен ием 1g.
Блок должен выдерживать многократные ударные нагрузки длительностью от 2 до 20 мс с максимальным ускорением 3g.

Технические характеристики
Диапазоны рабочих токов обмоток трансформаторов, А (1-2) (2-4) (4-8) Номинальные токи, А, соответственно 1,5 3 5
Питание блока от токовых цепей фаз А и С через встроенные трансформаторы тока от токовых цепей фаз А и С через встроенные трансформаторы тока от токовых цепей фаз А и С через встроенные трансформаторы тока
от токовых цепей фаз А и С через встроенные трансформаторы тока 0,3 0,3 0,3
Номинальное напряжение управления дискретным входом, В 24 24 24
Номинальный ток управления дискретным входом, мА 15 15 15
Мощность, потребляемая элементами индикации и управления от токовой цепи, ВА, не более 1,6 1,6 1,6
Масса блока, кг, не более 0,9 0,9 0,9
Степень защиты блока оболочкой (в соответствии с ГОСТ 14254 -96) IP40 IP40 IP40
Степень защиты контактных выводов (в соответствии с ГОСТ 14254 -96) IP10 IP10 IP10
Сопротивление изоляции в холодном состоянии при нормальных климатических условиях , мОм 50 50 50
Сопротивление изоляции в нагретом состоянии при температуре 55°С, мОм 10 10 10
Сопротивление изоляции в условиях повышенной влажности 98% при температуре 35°С, мОм 1 1 1

Параметры термической устойчиво
