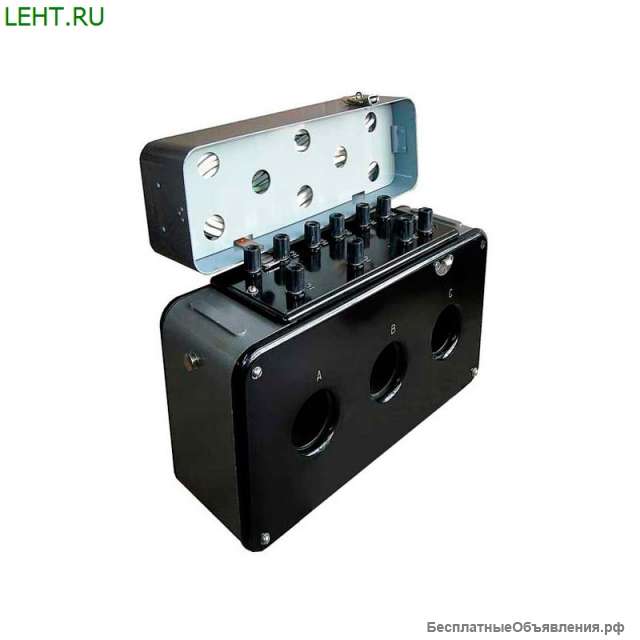

Блок измерительных трансформаторов тока И508М
Описание Малогабаритные трансформаторы для печатных пл
Трансформатор тока ТОЛ-110 III предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения 110 кВ.
Особенности
Трансформаторы предназначены для наружной установки в открытых распредустройствах (ОРУ) и могут использоваться для замены трансформаторов тока с масляной изоляцией типа ТФЗМ 110.
Трансформатор изготавливается с литой изоляцией в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 .
Длина пути утечки III по ГОСТ 9920.
Высота установки над уровнем моря - не более 1000 м.
Рабочее положение - вертикальное.
Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.
Технические характеристики
Модификации ТОЛ-110III (трех обмоточный) ТОЛ-110III-1 (четырех обмоточный) ТОЛ-110III-2 (пяти обмоточный) Номинальное напряжение, кВ 110 110 110
Наибольшее рабочее напряжение, кВ 126 126 126
Номинальная частота, Гц 50, 60* 50, 60* 50, 60*
Номинальный первичный ток, А 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000
Номинальный вторичный ток, А 1 или 5 1 или 5 1 или 5
Число вторичных обмоток для измерений, шт 1 1 или 2 2
Число вторичных обмоток для защиты, шт 2 3 или 2 3
Класс точности вторичной обмотки для измерений 0,2S; 0,2; 0,5S; 0,5 0,2S; 0,2; 0,5S; 0,5 0,2S; 0,2; 0,5S; 0,5
Класс точности вторичной обмотки для защиты 5Р; 10Р 5Р; 10Р 5Р; 10Р
Номинальнаянагрузка вторичной обмотки для измерений при cosj=0,8; ВА: 30 30 30
Номинальнаянагрузка вторичной обмотки для защиты при cosj=0,8; ВА: 20 или 30 20 или 30 20 или 30
Номинальная предельная кратность обмоток для защиты при номинальной вторичной нагрузке 20 В×А 27 27 27
Номинальная предельная кратность обмоток для защиты при номинальной вторичной нагрузке 30 В×А 20 20 20
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2S; 0,2; 0,5S 6 6 6
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 12 12 12
Одномину
Заказать товар вы можете в нашем интернет-магазине https://leht.ru/
Осуществляем доставку по Москве и в регионы
Трансформатор тока ТОЛ-110 III предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения 110 кВ.
Особенности
Трансформаторы предназначены для наружной установки в открытых распредустройствах (ОРУ) и могут использоваться для замены трансформаторов тока с масляной изоляцией типа ТФЗМ 110.
Трансформатор изготавливается с литой изоляцией в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 .
Длина пути утечки III по ГОСТ 9920.
Высота установки над уровнем моря - не более 1000 м.
Рабочее положение - вертикальное.
Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.
Технические характеристики
Модификации ТОЛ-110III (трех обмоточный) ТОЛ-110III-1 (четырех обмоточный) ТОЛ-110III-2 (пяти обмоточный) Номинальное напряжение, кВ 110 110 110
Наибольшее рабочее напряжение, кВ 126 126 126
Номинальная частота, Гц 50, 60* 50, 60* 50, 60*
Номинальный первичный ток, А 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000
Номинальный вторичный ток, А 1 или 5 1 или 5 1 или 5
Число вторичных обмоток для измерений, шт 1 1 или 2 2
Число вторичных обмоток для защиты, шт 2 3 или 2 3
Класс точности вторичной обмотки для измерений 0,2S; 0,2; 0,5S; 0,5 0,2S; 0,2; 0,5S; 0,5 0,2S; 0,2; 0,5S; 0,5
Класс точности вторичной обмотки для защиты 5Р; 10Р 5Р; 10Р 5Р; 10Р
Номинальнаянагрузка вторичной обмотки для измерений при cosj=0,8; ВА: 30 30 30
Номинальнаянагрузка вторичной обмотки для защиты при cosj=0,8; ВА: 20 или 30 20 или 30 20 или 30
Номинальная предельная кратность обмоток для защиты при номинальной вторичной нагрузке 20 В×А 27 27 27
Номинальная предельная кратность обмоток для защиты при номинальной вторичной нагрузке 30 В×А 20 20 20
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2S; 0,2; 0,5S 6 6 6
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 12 12 12
Одномину
Заказать товар вы можете в нашем интернет-магазине https://leht.ru/
Осуществляем доставку по Москве и в регионы
