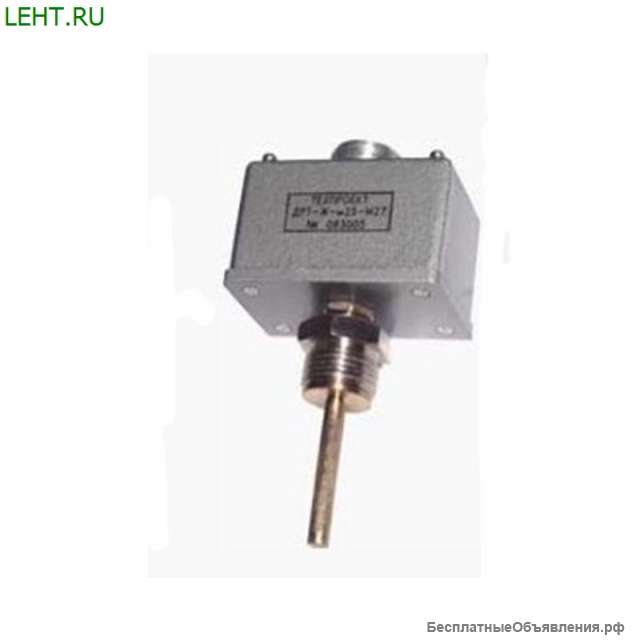

Датчик-реле ДРТ-ЖК
Описание
Датчик-реле температуры ДРТ-ЖК ААРЛ.433647.006-04 предназначен для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле. Датчик предназначен для установки на стационарных и используемых на железнодорожном транспорте установках холодильной техники, отопления и в других автоматизированных системах управления.
Датчик применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов. Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С.
Зона возврата направлена в сторону понижения температуры. Т.к. датчик имеет перекидной контакт, можно организовать работу датчика с зоной возврата направленной в сторону повышения температуры. В зависимости от способа крепления датчик изготавливается в трех вариантах - с гайкой М18, со штуцером М24 (для сквозных отверстий) и со штуцером М27 (для отверстий с упором).
Глубина погружения датчика в измеряемую среду 70 … 83 мм, в зависимости от способа крепления. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.
Структура условного обозначения
Условное обозначение датчика-реле - ДРТ-ЖК-X-Y, где Х – температура срабатывания, указанная в градусах; Y- способ крепления (гайка М18, штуцер М24, штуцер М27).
Условия эксплуатации
температуры окружающей среды от минус 40 до + 85°С;
относительной влажности воздуха 95±3% при температуре + 40°С;
вибрации с частотой от 10 до 100 Гц и ускорением до 10,0 g;
ударных нагрузок с ускорением ±15,0 g.
Технические характеристики
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур
Напряжение питания (AC или DC) от 30 до 270 В
Ток потребления 50 мА
Электрические параметры контактов реле:
максимальное коммутируемое напряжение: АС1 - 400 В, DC1 – 300 В
максимальный коммутируемый ток 10 А
максимальная коммутируемая мощность: для AC1 - до 2,7 кВт, для DC1 - до 384 Вт
Габаритные размеры, мм 80х158х50
Масса, кг 0,4
Модфикация Характеристики Склад
Датчик-реле температуры ДРТ Под заказ Датчик-реле температуры ДРТ-ЖД Технические характеристики
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур
Напряжение питания (AC или DC) от 30 до 270 В
Ток потребления 30 мА
Электрические параметры контактов реле:
максимальное коммутируемое напряжение 270 В
максимальный коммутируемый ток 1,0 А
характер нагрузки активный
Габаритные размеры, мм 80х135х50
Масса, кг 0,4
Под заказ Датчик-реле температуры ДРТ-Ж
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур.
Напряжение питания (AC или DC) от 30 до 270 В
Ток потребления 50 мА
Электрические параметры контактов реле
максимальное коммутируемое напряжение АС1 - 400 В, DC1 – 300 В
максимальный коммутируемый ток 10 А
максимальная коммутируемая мощность для AC1 - до 2,7 кВт, для DC1 - до 384 Вт
Габаритные размеры, мм 80х135х50 мм
Масса, кг 0,4
Срок службы, лет 12
Под заказ Датчик-реле температуры ДРТ-В Технические характеристики
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазо
Заказать товар вы можете в нашем интернет-магазине https://leht.ru/
Осуществляем доставку по Москве и в регионы
Датчик-реле температуры ДРТ-ЖК ААРЛ.433647.006-04 предназначен для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле. Датчик предназначен для установки на стационарных и используемых на железнодорожном транспорте установках холодильной техники, отопления и в других автоматизированных системах управления.
Датчик применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов. Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С.
Зона возврата направлена в сторону понижения температуры. Т.к. датчик имеет перекидной контакт, можно организовать работу датчика с зоной возврата направленной в сторону повышения температуры. В зависимости от способа крепления датчик изготавливается в трех вариантах - с гайкой М18, со штуцером М24 (для сквозных отверстий) и со штуцером М27 (для отверстий с упором).
Глубина погружения датчика в измеряемую среду 70 … 83 мм, в зависимости от способа крепления. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.
Структура условного обозначения
Условное обозначение датчика-реле - ДРТ-ЖК-X-Y, где Х – температура срабатывания, указанная в градусах; Y- способ крепления (гайка М18, штуцер М24, штуцер М27).
Условия эксплуатации
температуры окружающей среды от минус 40 до + 85°С;
относительной влажности воздуха 95±3% при температуре + 40°С;
вибрации с частотой от 10 до 100 Гц и ускорением до 10,0 g;
ударных нагрузок с ускорением ±15,0 g.
Технические характеристики
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур
Напряжение питания (AC или DC) от 30 до 270 В
Ток потребления 50 мА
Электрические параметры контактов реле:
максимальное коммутируемое напряжение: АС1 - 400 В, DC1 – 300 В
максимальный коммутируемый ток 10 А
максимальная коммутируемая мощность: для AC1 - до 2,7 кВт, для DC1 - до 384 Вт
Габаритные размеры, мм 80х158х50
Масса, кг 0,4
Модфикация Характеристики Склад
Датчик-реле температуры ДРТ Под заказ Датчик-реле температуры ДРТ-ЖД Технические характеристики
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур
Напряжение питания (AC или DC) от 30 до 270 В
Ток потребления 30 мА
Электрические параметры контактов реле:
максимальное коммутируемое напряжение 270 В
максимальный коммутируемый ток 1,0 А
характер нагрузки активный
Габаритные размеры, мм 80х135х50
Масса, кг 0,4
Под заказ Датчик-реле температуры ДРТ-Ж
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур.
Напряжение питания (AC или DC) от 30 до 270 В
Ток потребления 50 мА
Электрические параметры контактов реле
максимальное коммутируемое напряжение АС1 - 400 В, DC1 – 300 В
максимальный коммутируемый ток 10 А
максимальная коммутируемая мощность для AC1 - до 2,7 кВт, для DC1 - до 384 Вт
Габаритные размеры, мм 80х135х50 мм
Масса, кг 0,4
Срок службы, лет 12
Под заказ Датчик-реле температуры ДРТ-В Технические характеристики
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазо
Заказать товар вы можете в нашем интернет-магазине https://leht.ru/
Осуществляем доставку по Москве и в регионы
