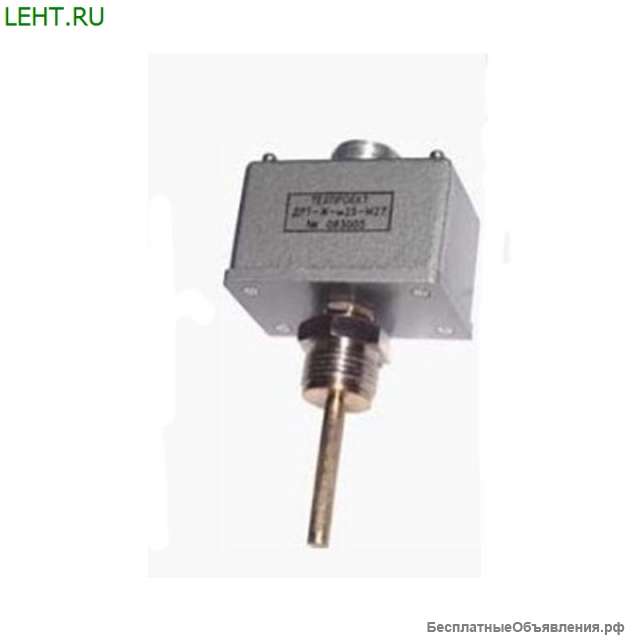

Датчик-реле температуры ДРТ

Описание
Датчик-реле температуры ДРТ применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.
Область применения
Датчики-реле температуры ДРТ предназначены для установки:
на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания;
на стационарных дизелях и дизель-генераторах;
на дизелях и дизель-генераторах тепловозов;
на стационарных и используемых на железнодорожном транспорте установках холодильной техники;
на стационарных и используемых на железнодорожном транспорте отопительных установках;
на стационарных установках вентиляции.
Функциональные возможности
Датчики-реле температуры ДРТ обеспечивают:
непрерывное измерение температуры контролируемой среды;
выдачу сигнала о превышении порогового значения измеряемой температуры - замыканием (размыканием) контактов реле;
выдачу сигнала о снижении измеряемой температуры ниже порогового значения на величину гистерезиса (зона возврата) - размыканием (замыканием) контактов реле.
Датчики-реле изготавливаются 5-ти типов:
для измерения температуры жидкости и газообразных сред, в качестве выходного реле используется твердотельное реле - ДРТ-ЖД ААРЛ.433647.006;
для измерения температуры жидкости и газообразных сред, с повышенной коммутационной способностью - ДРТ-Ж ААРЛ.433647.006-01;
для измерения температуры воздуха – ДРТ-В ААРЛ.433647.006-02;
для измерения температуры жидкости и газообразных сред, с погружаемой частью из нержавеющей стали - ДРТ-ЖН ААРЛ.433647.006-03;
для измерения температуры жидкости и газообразных сред, с удлиненной погружаемой частью - ДРТ-ЖК ААРЛ.433647.006-04.








Модфикация Характеристики Склад

Датчик-реле температуры ДРТ-ЖД Технические характеристики
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур
Напряжение питания (AC или DC) от 30 до 270 В
Ток потребления 30 мА
Электрические параметры контактов реле:
максимальное коммутируемое напряжение 270 В
максимальный коммутируемый ток 1,0 А
характер нагрузки активный
Габаритные размеры, мм 80х135х50
Масса, кг 0,4
Под заказ Датчик-реле температуры ДРТ-Ж
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур.
Напряжение питания (AC или DC) от 30 до 270 В
Ток потребления 50 мА
Электрические параметры контактов реле
максимальное коммутируемое напряжение АС1 - 400 В, DC1 – 300 В
максимальный коммутируемый ток 10 А
максимальная коммутируемая мощность для AC1 - до 2,7 кВт, для DC1 - до 384 Вт
Габаритные размеры, мм 80х135х50 мм
Масса, кг 0,4
Срок службы, лет 12
Под заказ Датчик-реле температуры ДРТ-В Технические характеристики
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазоне минус 10 … + 70°С, ±2°С в остальном диапазоне измеряемых температур.
Напряжение питания (AC или DC) от 30 до 270 В
Ток потребления 50 мА
Электрические параметры контактов реле:
максимальное коммутируемое напряжение: АС1 - 400 В, DC1 – 300 В
максимальный коммутируемый ток 16 А
максимальная коммутируемая мощность: для AC1 - до 2,7 кВт, для DC1 - до 384 Вт
Габаритные размеры, мм 89х78х28
Масса, кг 0,2
Под заказ Датчик-реле температуры ДРТ-ЖН Технические характеристики
Параметр Значение Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С
