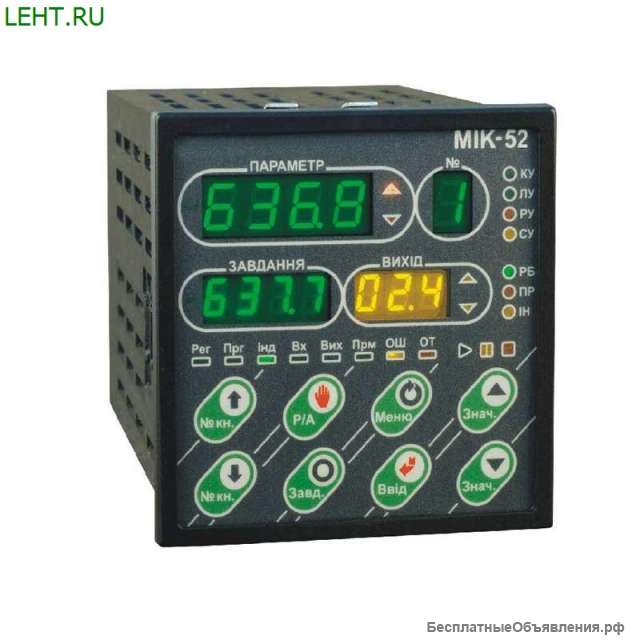

Контроллер микропроцессорный МИК-52

Описание Микропроцессорный ПИД-регулятор + каскадный р
Контроллер микропроцессорный МИК-52 служит для автоматического регулирования и логического управления технологическими процессами в электротехнической, энергетической, химической, металлургической, пищевой, цементной, стекольной и других отраслях промышленности.
Функциональные возможности
Контроллер МИК-52 это проектно-компонуемое изделие, которое позволяет пользователю выбрать нужный комплект модулей и блоков согласно числу и виду входных-выходных сигналов
Встроенные средства самодиагностики: сигнализация и идентификация неисправностей, о выходе сигналов за допустимые границы, о сбоях в ОЗУ, нарушении обмена по сети и т.п.
В контроллерах МИК-52 имеется развитая система межконтроллерного обмена, с помощью которой контроллеры могут объединяться в локальную или распределенную управляющую сеть. В сети контроллеры могут обмениваться информацией, как с компьютером, так и между собой.
Данная функция обеспечивает возможность организации распределенной обработки данных, а также увеличения числа каналов ввода-вывода. При использовании функции межконтроллерного обмена значительно снижается информационная нагрузка на сеть.
Программирование контроллера выполняется с помощью клавиш передней панели или по интерфейсу с помощью специального программного обеспечения визуального редактора FBD-программ АЛЬФА. В качестве языка программирования в системе реализован язык функциональных блоковых диаграм Fnction Block Diagram (FBD), предоставляющий пользователю механизм объектного визуального программирования. Система программирования реализована в соответствии с требованиями стандарта Международной Электротехнической Комисси (МЭК) IEC 1131-3.
Редактор FBD-программ АЛЬФА имеет встроенный отладчик программ, систему логического контроля состояния программы, возможности документирования программ, печати, представления программы в виде таблицы и др.
Математическая обработка информации
Контроллер МИК-52 содержит библиотеку функциональных блоков, достаточную для того, чтобы решать сравнительно сложные задачи автоматического регулирования и логико-программного управления.
Библиотека функциональных блоков условно разделена на разделы :
Функциональные блоки ввода-вывода: интерфейсный ввод-вывод, аналоговый ввод-вывод, дискретный ввод-вывод, импульсный ввод
Математические функциональные блоки: умножение, суммирование с маштабированием, деление, корень квадратный, абсолютное значение,интегрирование, дифференциирование с задержкой
Логические функциональные блоки: Логическое И, многовходовое И, Логическое ИЛИ, многовходовое ИЛИ, исключающее ИЛИ, мажорирование, триггер, регистр, выделение фронта
Функциональные блоки управления программой: минимум, максимум, скользящее средние, задержка, экмтремум, ограничение, ограничение скорости, переключатель по номеру, компаратор, таймер, счетчик, мультивибратор, одновибраор, импульсатор
Функциональные блоки управления технологическим процессом: фильтр, масштабирование, кусочно-линейная функция, уставка аналоговая, уставка времени, программный задатчик,таймер сигнализатор реального времени, линейное изменение параметра, регулятор аналоговый, регулятор каскадный, регулятор импульсный, пользовательская панель
Функциональные блоки дельта-регуляторов: регуляторы аналоговые и импульсные с расширенными функциями, дельта-регулятор.
Модификации

Модель
Модель модуля расширения
Аналоговый вход
Аналоговый выход
Дискретный вход
Дискретный выход
МИК-52-00
-
8
1
3
5
МИК-52-01
МР-51-01
8
1
11
5
МИК-52-03
МР-51-03
8
1
3
13
МИК-52-04
МР-51-04
8
2
11
5
МИК-52-06
МР-51-06
8
2
3
13
МИК-52-07
МР-51-07
8
4
3
5
МИК-52-11
МР-51-11
8
2
19
5
МИК-52-12
МР-51-12
8
1
11
13
МИК-52-13
МР-51-13
8
2
11
13
МИК-52-15
МР-51-15
8
2
3
21
МИК-52-30
МР-52-30
8
1
35
5
МИК-52-31
МР-52-31
8
1
27
13
МИК-52-32
МР-52-32
8
1
19
21
МИК-52-33
МР-52-33
8
1
11
29
МИК-52-34
МР-52-34
8
1
3
37 Аналоговые входные сигналы
Параметр Значение Количество аналоговых входов 8
Типы входных аналоговых сигналов унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Период измерения, не более 0,1 сек
Гальваническая изоляция групповая, входы гальванически изолированы от других входов и остальных цепей
Основная приведенная погрешность преобразования ± 0,2%

Аналоговые выходные сигналы
Параметр Значение Количество аналоговых выходов До 4
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала AO1 / AO2 ±0,2% / ±0,4%

Цифровая индикация
Параметр Значение Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 10 мм

Дискретные входные сигналы
Параметры Значение Количество дискретных входов До 35
Сигнал логического "0" – состояние ОТКЛЮЧЕНО / Сигнал логической "1" – состояние ВКЛЮЧЕНО 0-7В / 19-32В
Входной ток (потребление по входу) 10 мА
Гальваническая развязка дискретных входов групповая развязка

Дискретные выходные сигналы
Параметры Значение Количество дискретных выходов До 37
Типы выходов
транзистор ОК до 40В, 100мА
механическое реле (переключаемый контакт) до 220В, 8А
твердотельное реле до 60В, 1.0АAC/ADC
Гальваническая развязка дискретных выходов групповая

Общие параметры
Параметры Значение Напряжение питания переменного тока / постоянного тока ~220 (+22 –33)В, (50 ± 1) Гц / 24 В
Потребляемая мощность от сети переменного тока, не более до 13 ВА
Ток потребления по питанию 24В, не более не более 350 мА
Размеры фронтальной рамки 96 х 96 мм
Монтажная глубина 189 мм max
Вырез на панели (92^+0,8) х (92^+0,8) мм
Масса блока, не более до 1,0 кг







Модфикация Характеристики Склад

Двухпозиционный температурный регулятор МИК-1-200 Технические характеристики
Параметр Значение Количество аналоговых входов 1
Тип входного аналогового сигнала термопреобразователь сопротивлений: ТСМ 50М, от 0°С до 200°С / ТСМ 100М, от 0°С до 200°С
Диапазон изменения параметра «Гистерезис» от 0,1 до 5 %
Погрешность установки параметра «Гистерезис» 0,5 %
Погрешность шкалы задания по лимбу передней панели ±2 %
Количество дискретных выходов 1
Тип выхода механическое перекидное реле: до 250В / 5А - оптосимистор: до 300В / 0,7ААС
Напряжение питания от 150 В до 250 В
Потребляемая мощность, не более 8 ВА
Масса блока, не более 0,15 кг
Корпус щитовой (ВхШхГ) 48 х 48 х 110 мм, IP30
Под заказ Двухпозиционный температурный регулятор МИК-1-400 Технические характеристики
Параметр Значение Количество аналоговых входов 1
Тип входного аналогового сигнала ТХК (L), от 0°С до 400°С / ТХА (K), от 0°С до 400°С
Диапазон изменения параметра «Гистерезис» от 0,1 до 5 %
Погрешность установки параметра «Гистерезис» 0,5 %
Погрешность шкалы задания по лимбу передней панели ±2 %
Количество дискретных выходов 1
Тип выхода механическое перекидное реле: до 250В / 5А - оптосимистор: до 300В / 0,7ААС
Напряжение питания от 150 В до 250 В
Потребляемая мощность, не более 8 ВА
Масса блока, не более 0,15 кг
Корпус щитовой (ВхШхГ) 48 х 48 х 110 мм, IP30
Под заказ Микропроцессорный регулятор МИК-111, МИК-111Н Аналоговые входные сигналы
Параметр Значение Количество аналоговых входов 1
Типы входных аналоговых сигналов унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Типы входных аналоговых сигналов: напряжения 0-50 мВ, 0-200 мВ, 0-1 В
Типы входных аналоговых сигналов от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
Типы входных аналоговых сигналов от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более 0,1 сек
Гальваническая изоляция Вход гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В
Основная приведенная погрешность преобразования ± 0,2%

Аналоговые выходные сигналы
Параметр Значение Количество аналоговых выходов 1
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала ±0,2%

Цифровая индикация
Параметр Значение Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 10 мм

Дискретные выходные сигналы
Параметры Значение Количество дискретных выходов 2
Типы выходов транзистор ОК до 40В, 100мА
Типы выходов механическое реле (переключаемый контакт) до 220В, 8А
Гальваническая развязка дискретных выходов Каждый выход гальванически изолирован от других входов и остальных цепей, напряжение гальванической развязки не менее 500 В
Под заказ Микропроцессорный ПИД-регулятор + каскадный регулятор + регулятор соотношения МИК-112 Аналоговые входные сигналы
Параметр Значение Количество аналоговых входов 2
Типы входных аналоговых сигналов унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Типы входных аналоговых сигналов: напряжения 0-50 мВ, 0-200 мВ, 0-1 В
Типы входных аналоговых сигналов от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
Типы входных аналоговых сигналов от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более 0,1 сек
Гальваническая изоляция Вход гальванически изолированы от выходов и остальных цепей, напря
