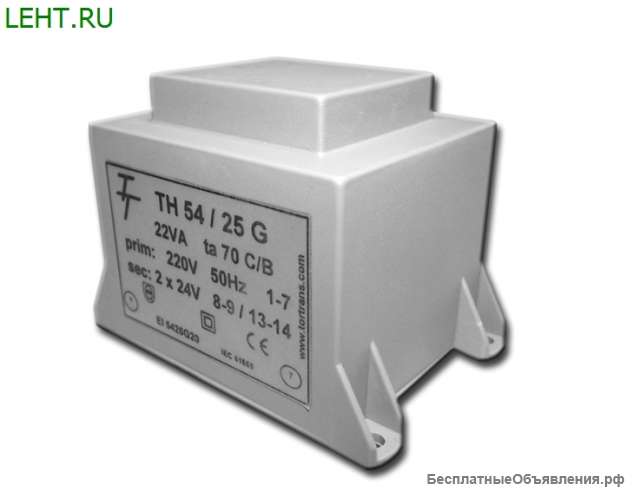

Малогабаритные трансформаторы для печатных плат ТН 54/25 G

Описание Блок измерительных трансформаторов тока И508М
Малогабаритные трансформаторы для печатных плат ТН 54/25 G предназначены для установки в устройствах электропитания оборудования. Трансформаторы этой серии герметизированы компаундом, характеризуются компактной конструкцией, обладают устойчивостью к механическим и климатическим воздействиям, соответствуют требованиям ДСТУ IEC 61558-2-1.

Технические характеристики
Параметр Значение Расчетная мощность, VA: 22
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 74х48х48
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50







Модфикация Характеристики Склад

Малогабаритные трансформаторы для печатных плат ТН 30/12 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 1,8
Uвх, В 110, 220, 380, 660
Uвых, В 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм 33х28х24
Масса, кг 0,09
Степень защиты трансформаторов IP54
Класс нагревостойкости изоляции В
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 30/15 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 2
Uвх, В 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм 33х28х27
Масса, кг 0,1
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 30/18 G Технические характеристики
Параметр Значение Расчетная мощность, VA 2,5
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 33х28х30
Масса, кг: 0,12
Степень защиты трансформаторов IP54
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 30/23 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 3,2
Uвх, В: 110, 220, 380, 660
Uвых, В 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм 33х28х34
Масса, кг 0,14
Степень защиты трансформаторов IP54
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 38/13 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 4,5
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 42х35х33
Масса, кг: 0,16
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 42/14 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 5,5
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 64х38х33
Масса, кг: 0,2
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 42/20 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 7,5
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 64х46х40
Масса, кг: 0,28
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС.
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 48/16 G Технические характеристики
Параметр Значение Расчетная мощность, ВА: 10
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 69х43х35
Масса, кг: 0,3
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 48/25 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 16
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 69х43х44
Масса, кг: 0,4
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 54/18 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 16
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 74х48х39
Масса, кг: 0,4
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 60/21 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 24
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 82х55х47
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 60/30 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 35
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 82х55х57
Масса, кг: 0,8
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 60/35 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 40
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 82х55х62
Масса, кг: 0,9
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 66/18 G Технические характеристики
Параметр Значение Расчетная мощность, VA: 25
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм 88х61х45
Масса, кг: 0,7
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 66/30 G Технические характеристики
Параметр Значение Расчетная мощность, VA 44
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 88х61х56
Масса, кг: 0,95
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Малогабаритные трансформаторы для печатных плат ТН 66/40 G Технические характеристики
Параметр Значение Расчетная мощность, VA 50
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм: 88х61х67
Масса, кг: 1,2
Степень защиты трансформаторов IP54 по ГОСТ 14254
Класс нагревостойкости изоляции В по ГОСТ 8865
Температурный индекс 70 ºС
Номинальная частота, Гц 50
Под заказ Трансформаторы ТН 75/25 G Технические характеристики
Параметр Значение Расчетная мощность, VA 50
Uвх, В: 110, 220, 380, 660
Uвых, В: 6, 9, 12, 15,18,24, 2х6, 2х9, 2х12, 2х15, 2х18, 2х24
Габаритные размеры, мм 100х70х60
Масса, кг: 1,2
Степень защиты трансформаторов IP54 по ГОСТ 14254

Заказать товар вы можете в нашем интернет-магазине https://leht.ru/
Осуществляем доставку по Москве и в регионы
