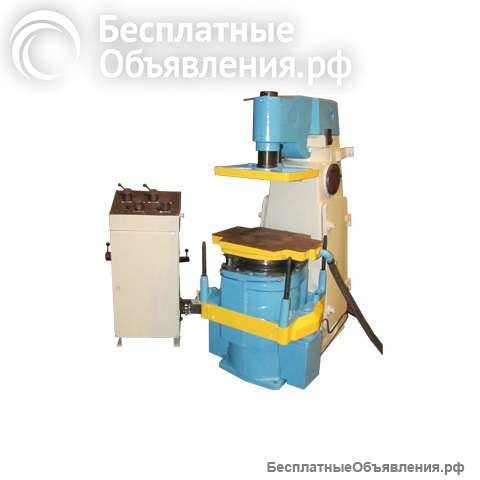

Модель 22111М
Машина литейная формовочная встряхивающе-прессовая без поворота полуформ с последующей допрессовкой. Предназначена для изготовления песчано-глинистых полуформ с размером опок 500х400 мм в литейных цехах серийного производства.
Область применения
Литейные цеха серийного производства.
Конструкция изделия:
Основные узлы: механизм встряхивающе-прессовый, траверса, стойка, пневмооборудование, система смазки, пульт управления.
Механизм встряхивающе-прессовый, расположенный внутри станины осуществляет следующие операции: встряхивание, встряхивание с одновременным прессованием, встряхивание с последующим прессованием, вытяжку модели.
Уплотнение формовочной смеси в опоке происходит в режиме встряхивания соударением встряхивающего стола с ударником. В режиме встряхивания с одновременным прессованием вместе со встряхиванием происходит движение вверх прессового поршня.
После прижатия опоки к прессовой плите траверсы уплотнение происходит также за счет ударов, наносимых ударником по встряхивающему столу. Этот режим уплотнения является наиболее эффективным.
После окончания процесса встряхивания с одновременным прессованием происходит опускание прессового поршня. В нижнем положении прессового поршня поступает команда на отвод в исходное положение прессовой траверсы и подъема вытяжного механизма. Вытяжной механизм отделяет уплотненную полуформу от модели посредством подъема вытяжных штырей. Полуформа снимается, штифты опускают в исходное положение.
Режим работы полуавтоматический, пооперационный
Техническая характеристика:
Размеры опок в свету, мм 500х400
Высота опок, мм 200
Грузо¬подъем¬ность, т 0,2
Усилие прессо¬вания, кН 49
Давление сжатого воздуха, Мпа 0,59
Габариты, мм 1200х1000х1590
Масса, кг 1590
Комплект поставки
Оборудование поставляется с комплектом запасных частей и руководством по эксплуатации.
Область применения
Литейные цеха серийного производства.
Конструкция изделия:
Основные узлы: механизм встряхивающе-прессовый, траверса, стойка, пневмооборудование, система смазки, пульт управления.
Механизм встряхивающе-прессовый, расположенный внутри станины осуществляет следующие операции: встряхивание, встряхивание с одновременным прессованием, встряхивание с последующим прессованием, вытяжку модели.
Уплотнение формовочной смеси в опоке происходит в режиме встряхивания соударением встряхивающего стола с ударником. В режиме встряхивания с одновременным прессованием вместе со встряхиванием происходит движение вверх прессового поршня.
После прижатия опоки к прессовой плите траверсы уплотнение происходит также за счет ударов, наносимых ударником по встряхивающему столу. Этот режим уплотнения является наиболее эффективным.
После окончания процесса встряхивания с одновременным прессованием происходит опускание прессового поршня. В нижнем положении прессового поршня поступает команда на отвод в исходное положение прессовой траверсы и подъема вытяжного механизма. Вытяжной механизм отделяет уплотненную полуформу от модели посредством подъема вытяжных штырей. Полуформа снимается, штифты опускают в исходное положение.
Режим работы полуавтоматический, пооперационный
Техническая характеристика:
Размеры опок в свету, мм 500х400
Высота опок, мм 200
Грузо¬подъем¬ность, т 0,2
Усилие прессо¬вания, кН 49
Давление сжатого воздуха, Мпа 0,59
Габариты, мм 1200х1000х1590
Масса, кг 1590
Комплект поставки
Оборудование поставляется с комплектом запасных частей и руководством по эксплуатации.
| Цена: |
100 руб
|
| Город: | |
| Тип: | Продаю |
| Автор: |
6 лет на сайте
|
Регистрация с 09.09.2019
|
|
| Сайт: | uzlo.ru/ |
| Дата: | 13.07.2026 15:28 |
| Номер: | 2278154 |
