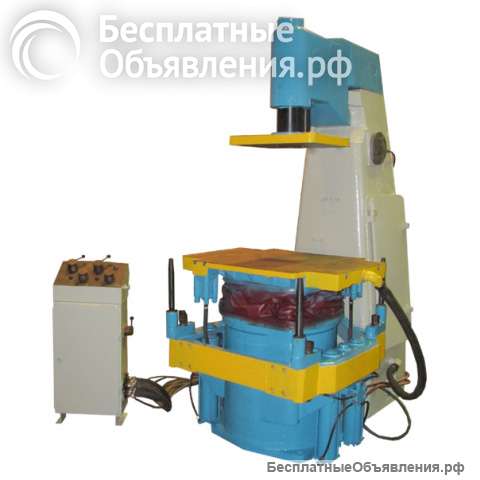

Модель 22112

Машина литейная формовочная встряхивающе-прессовая без поворота полуформ с последующей допрессовкой. Предназначена для изготовления верхних полуформ, а при использовании кантователей — и нижних полуформ в формовочных отделениях литейных цехов заводов мелкосерийного и серийного производства.
Выпускаемый нашим заводом модельный ряд встряхивающих и встряхивающе-прессовых формовочных машин включает модель 22112. Эта модель предназначена для изготовления верхних полуформ, а при использовании кантователей — и нижних полуформ в формовочных отделениях литейных цехов заводов мелкосерийного и серийного производства.
Область применения
Формовочные отделения литейных цехов, заводы мелкосерийного и серийного производства.
Конструкция изделия
Основные узлы: механизм встря-хивающе-прессовый, траверса, стойка, пневмооборудование, система смазки, пульт управления.
После установки на столе машины модельно опочной оснастки устанавливают наполнительную рамку и наполняют опоку смесью. Нажимая рычаг «встряхивание», производят предварительное уплотнение смеси в опоке, после чего наполнительная рамка снимается. После встряхивания производят подсыпку формовочной смеси в опоку. Дальнейшие технологические операции производятся в автоматическом режиме. Рычаг режима работы переводят в положение «автомат». Прессовая траверса поворачивается в рабочее положение. Происходит встряхивание с одновременным прессованием. По истечении времени, отведенного на эту операцию, реле времени дает команду на прекращение встряхивания с одновременным прессованием.
Прессовый цилиндр с встряхивающим столом опускается. В нижнем положении прессового поршня подается команда на отвод траверсы в исходное положение, включение вибратора и подъем вытяжного механизма. Штифты вытяжного механизма отделяют уплотненную полуформу от модели. Полуформа сжимается, штифты опускают в исходное положение.
Техническая характеристика:
Размеры опок в свету, мм 600х500х250
Высота опок, мм 250
Грузо¬подъем¬ность, т 0,4
Усилие прессо¬вания, кН 63,7
Давление сжатого воздуха, Мпа 0,59
Габариты, мм 1400х1200х1920
Масса, кг 2500
Комплект поставки
Оборудование поставляется с комплектом запасных частей и руководством по эксплуатации.
