Модель 22113 машина литейная формовочная
Машина литейная формовочная встряхивающе-прессовая без поворота полуформ с последующей допрессовкой. Предназначена для изготовления верхних полуформ, а при использовании кантователей — и нижних полуформ в формовочных отделениях литейных цехов заводов мелкосерийного и серийного производства.
Выпускаемый нашим заводом модельный ряд встряхивающих и встряхивающе-прессовых формовочных машин включает модель 22113. Эта модель предназначена для изготовления верхних полуформ, а при использовании кантователей — и нижних полуформ в формовочных отделениях литейных цехов заводов мелкосерийного и серийного производства.
Область применения
Формовочные отделения литейных цехов заводов мелкосерийного и серийного производства.
Конструкция изделия
Основные узлы: механизм встряхивающе-прессовый, траверса, стойка, пневмооборудование, система смазки, пульт управления.
Механизм встряхивающе-прессовый, расположенный внутри станины, осуществляет следующие операции: встряхивание, встряхивание с одновременным прессованием, встряхивание с последующим прессованием, вытяжку модели.
Стоика представляет собой стальную литую пустотелую отливку, к которой крепятся механизм встряхивания и поворотная траверса, смонтированная в верхней части.
Работа машины происходит следующим образом:
Включением рычага «Пуск» на пульте управления подключают формовочную машину к магистрали сжатого воздуха. При атом прессовая траверса отведена с рабочей позиции.
После установки на столе машины модельно-опочной оснастки устанавливают наполнительную рамку и наполняют опоку смесью. Нажимая рычаг «встряхивание», производят предварительное уплотнение смеси в опоке, после чего наполнительная рамка снимается. После встряхивания производят подсыпку формовочной смеси в опоку. Дальнейшие технологические операции производятся в автоматическом режиме. Рычаг режима работы переводят в положение «автомат». Прессовая траверса поворачивается в рабочее положение. Происходит встряхивание с одновременным прессованием. По истечении времени, отведенного на эту операцию, реле времени дает команду на прекращение встряхивания с одновременным прессованием.
Прессовый цилиндр с встряхивающим столом опускается. В нижнем положении проессового поршня подается команда на отвод траверсы в исходное положение, включение вибраторов и подъем вытяжного механизма. Штифты вытяжного механизма отделяют уплотненную полуформу от модели. полуформа снимается, штифты опускают в исходное положение.
Выпускаемый нашим заводом модельный ряд встряхивающих и встряхивающе-прессовых формовочных машин включает модель 22113. Эта модель предназначена для изготовления верхних полуформ, а при использовании кантователей — и нижних полуформ в формовочных отделениях литейных цехов заводов мелкосерийного и серийного производства.
Область применения
Формовочные отделения литейных цехов заводов мелкосерийного и серийного производства.
Конструкция изделия
Основные узлы: механизм встряхивающе-прессовый, траверса, стойка, пневмооборудование, система смазки, пульт управления.
Механизм встряхивающе-прессовый, расположенный внутри станины, осуществляет следующие операции: встряхивание, встряхивание с одновременным прессованием, встряхивание с последующим прессованием, вытяжку модели.
Стоика представляет собой стальную литую пустотелую отливку, к которой крепятся механизм встряхивания и поворотная траверса, смонтированная в верхней части.
Работа машины происходит следующим образом:
Включением рычага «Пуск» на пульте управления подключают формовочную машину к магистрали сжатого воздуха. При атом прессовая траверса отведена с рабочей позиции.
После установки на столе машины модельно-опочной оснастки устанавливают наполнительную рамку и наполняют опоку смесью. Нажимая рычаг «встряхивание», производят предварительное уплотнение смеси в опоке, после чего наполнительная рамка снимается. После встряхивания производят подсыпку формовочной смеси в опоку. Дальнейшие технологические операции производятся в автоматическом режиме. Рычаг режима работы переводят в положение «автомат». Прессовая траверса поворачивается в рабочее положение. Происходит встряхивание с одновременным прессованием. По истечении времени, отведенного на эту операцию, реле времени дает команду на прекращение встряхивания с одновременным прессованием.
Прессовый цилиндр с встряхивающим столом опускается. В нижнем положении проессового поршня подается команда на отвод траверсы в исходное положение, включение вибраторов и подъем вытяжного механизма. Штифты вытяжного механизма отделяют уплотненную полуформу от модели. полуформа снимается, штифты опускают в исходное положение.
| Цена: |
100 руб
|
| Город: | |
| Тип: | Продаю |
| Автор: |
|
На сайте с 09.09.2019
|
|
| Дата: | 20.03.2026 16:09 |
| Номер: | 2278163 |
Сделать объявление:
Ссылка на это объявление:
Похожие объявления
Цементный завод 500 тонн в сутки
425 000 000 руб
Сегодня 16:27
Смеситель непрерывного действия С105
100 руб
Сегодня 16:12
АБЗ Shandong Luda QLB1000-5 (100 тонн/час, смеситель 1200 кг, 5 фракций)
43 500 000 руб
Сегодня 16:27
Вертикальный пластинчатый фильтр ФП37
1 000 руб
Сегодня 16:13

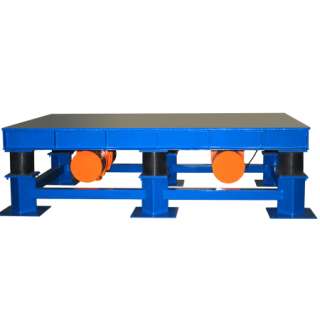

Вибростол ВС10000
100 руб
Сегодня 16:12
Установка оттирочная УР-12.1
100 руб
Сегодня 16:13
Модель 09721 гильза
100 руб
Сегодня 16:13
Линия по пр-ву минерального порошка (МП) 25-35 т/ч на базе вертикальной валковой мельницы LM1300K
92 000 000 руб
Сегодня 16:27

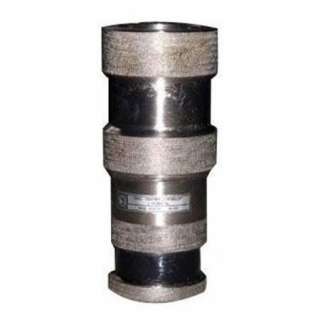

Модель 01511М приставка
100 руб
Сегодня 16:12
Вальцы для конусов
340 000 руб
Сегодня 16:16

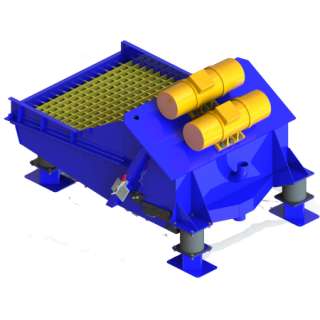

Установка оттирочная УРМ 6.1
100 руб
Сегодня 16:12
Линия полного цикла на 5 тонн в сутки (1 500 тонн в год) активированного угля из древесины
148 000 000 руб
Сегодня 16:27
Пневмотранспорт УР10.3
100 руб
Сегодня 16:12
Линия по производству гашеной извести 200 тонн в сутки
195 000 000 руб
Сегодня 16:27
Линия по производству бэта-гипса 100 000 тонн в год
137 000 000 руб
Сегодня 16:27

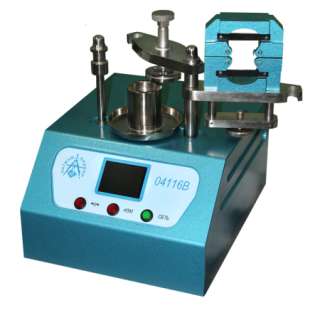

Модель 04116В машина испытательная
100 руб
Сегодня 16:12

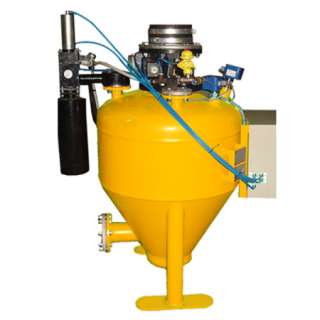

Пневмотранспорт УР6.3
100 руб
Сегодня 16:12
Галтовочный барабан БГ900
100 руб
Сегодня 16:13
Прибор для определения зернового состава песка мод. 01412
100 руб
Сегодня 16:13
Модель 01315М аппарат для определения глинистой составляющей
100 руб
Сегодня 16:13

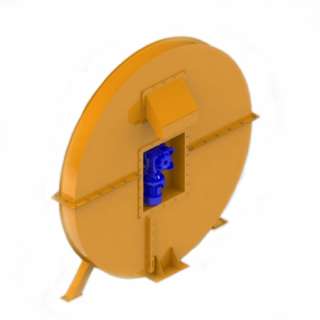

Термоэлеватор ТЭ15
