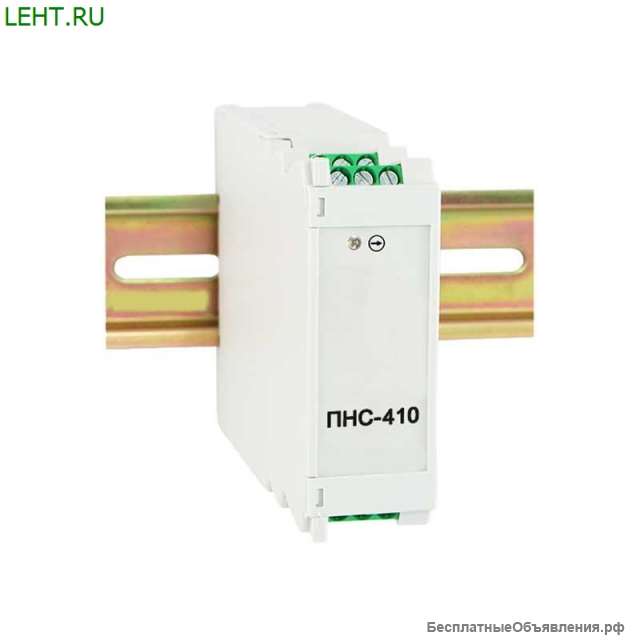

Преобразователь напряжения и постоянного тока ПНС-410

Описание Сосуды уравнительные двухкамерные 5412, 5423,
Преобразователь ПНС-410 используется для преобразованиея постоянного напряжения и тока в унифицированный аналоговый сигнал постоянного тока 4 - 20 мА.
Преобразователь может быть использован в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Параметр Значение Входной сигнал напряжения постоянного тока, однополярный От 0 мВ до 75 мВ (с шунта), Rвх=250 кОм
Входной сигнал постоянного тока От 0 до 10 В, Rвх=130 кОм / От 0 до 15 В, Rвх=200 кОм / От 0 до 60 В, Rвх=267 кОм / От 0 до 100 В, Rвх=200 кОм / От 0 до 150 В, Rвх=667 кОм / От 0 до 250 В, Rвх=667 кОм / От 0В до 500В, Rвх>1 МОм / От 0 до 5 мА, Rвх=200 Ом / От 0 до 20 мА, Rвх=50 Ом / От 4 до 20 мА, Rвх=62 Ом
Время преобразования входного сигнала от 1 до 3 мсек (перемычка JP2 устанавливается) / от 200 до 600 мсек (перемычка JP2 отсутствует)
Выходной сигнал (пассивный, требует внешний источник питания) от 4 мА до 20 мА, Rн 500 Ом
Погрешность преобразования входного сигнала, при частоте 50 Гц, выражена в процентах от номинального диапазона изменения выходного сигнала не более 0,25 %
Предельная перегрузка (от диапазона входного сигнала) до 100 В в 5 раз
Предельная перегрузка (от диапазона входного сигнала) свыше 100 В в 2 раза
Максимальное время перегрузки не более 5 сек
Напряжение питания от 18 до 36 В
Габаритные размеры 76х26х115 мм
Масса не более 0,13 кг







Модфикация Характеристики Склад

Преобразователь ПНС-420
Параметр Значение Входной сигнал напряжения переменного тока (частотой 40 - 1000 Гц) От 0 до 10 В, Rвх=50 кОм / От 0 до 15 В, Rвх=150 кОм / От 0 до 60 В, Rвх=300 кОм / От 0 до 100 В, Rвх=500 кОм / От 0 до 150 В, Rвх=750 кОм / От 0 до 250 В, Rвх=1,2 МОм / От 0 до 500 В, Rвх=2.5 МОм
Выходной сигнал (пассивный, требует внешний источник питания) от 4 мА до 20 мА, Rn 500 Ом
Погрешность преобразования входного сигнала, при частоте 50 Гц, выражена в процентах от номинального диапазона изменения выходного сигнала, не превышает 0,4 %
Предельная перегрузка (от диапазона входного сигнала) до 100 В в 5 раз
Предельная перегрузка (от диапазона входного сигнала) свыше 100 В в 2 раза
Максимальное время перегрузки не более 5 сек
Напряжение питания 18 - 36 В
Габаритные размеры 76х26х115 мм
Масса не более 0,13 кг
Под заказ Преобразователь переменного тока ПНС-430
Параметр Значение Входной сигнал От 0 до 1 А
Входной сигнал переменного тока От 0 до 5 А
Выходной сигнал (пассивный, требует внешний источник питания) От 4 мА до 20 мА, Rн 500 Ом
Погрешность преобразования входного сигнала, при частоте 50 Гц, выражена в процентах от номинального диапазона изменения выходного сигнала – не превышает 0,4 %
Предельная перегрузка (от диапазона входного сигнала) в 5 раз
Максимальное время перегрузки не более 5 сек
Напряжение питания от 18 до 36 В
Габаритные размеры (ВхШхГ) 76 х 26 х 115 мм
Масса Не более 0,13 кг
Под заказ Преобразователь ПНС-13 Аналоговые входные сигналы
Параметр Значение Количество аналоговых входов 1
Диапазон изменения входного сигнала - Переменный ток частотой 50 +/- 20 Гц От 0 А до 1 A / От 0 А до 2,5 A / От 0 А до 5 A
Разрешающая способность АЦП 16 разрядов
Предел допускаемой основной приведенной погрешности измерения входного сигнала +/- 0,25%
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды < 0.2 % / 10 °С
Предел допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального значения в диапазонах 0,1 %
Предел допускаемой дополнительной погрешности, вызванной действием постоянных магнитных или переменных полей сетевой частоты с напряженностью до 400 А/м 0,2 %
Предел допускаемой дополнительной погрешности, вызванной изменением сопротивления нагрузки на 50% от допустимого значения сопротивления нагрузки 0,2 %
Время преобразования Не более 6 сек
Предельная перегрузка (от диапазона входного сигнала) в 5 раз
Максимальное время перегрузки Не более 5 сек
Гальваническая развязка аналогового входа Вход гальванически изолирован от аналогового выхода и остальных цепей, напряжение гальванической развязки не менее 4000 В

Аналоговый выходной сигнал
Параметр Значение Количество аналоговых выходов 1
Тип выходного аналогового сигнала Постоянный ток: От 0 (-5) мА до 5 мА, Rн 2000 Ом / От 0 (-20) мА до 20 мА, Rн 500 Ом / От 4 мА до 20 мА, Rн 500 Ом Напряжение постоянного тока: От 0 (-10) В до 10 В, Rн 2000 Ом
Величина пульсации выходного сигнала постоянного тока и напряжения 0,25 % верхней границы изменения выходного сигнала

Дискретные выходные сигналы
Параметр Значение Количество дискретных выходов 2
Тип выхода Переключающие контакты реле
Максимальное напряжение коммутации переменного тока (действующее значение) 250В
Максимальное значение переменного тока 8 А при резистивной нагрузке / 3 А при индуктивной нагрузке (cosφ=0,4)
Максимальное напряжение коммутации постоянного тока от 5В до 30В
Максимальное значение постоянного тока при коммутации резистивной нагрузкой от 10 мА до 5 А
Гальваническая развязка дискретных выходов Выходы гальванически изолированы между собой, от входа и остальных цепей, напряжение гальванической развязки не менее 1500 В
Сигнал логического "0" Разомкнутое состояние контактов реле
Сигнал логической "1" Замкнутое состояние контактов реле
Под заказ Преобразователь ПНС-12 Аналоговые входные сигналы
Параметр Значение Количество аналоговых входов 1
Диапазон изменения входного сигнала -напряжение переменного тока частотой 50 +/- 20 Гц От 0 мВ до 75 мВ (с шунта), Rвх=250 кОм /От 0 В до 10 В, Rвх=130 кОм / От 0 В до 15 В, Rвх=200 кОм /От 0 В до 60 В, Rвх=267 кОм /От 0 В до 100 В, Rвх=200 кОм / От 0 В до 150 В, Rвх=667 кОм / От 0 В до 250 В, Rвх=667 кОм / От 0 В до
Разрешающая способность АЦП 16 разрядов
Предел допускаемой основной приведенной погрешности измерения входного сигнала +/-4 %
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды < 0.2 % / 10 °С
Предел допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального значения в диапазонах 0,1 %
Предел допускаемой дополнительной погрешности, вызванной действием постоянных магнитных или переменных полей сетевой частоты с напряженностью до 400 А/м 0,2 %
Предел допускаемой дополнительной погрешности, вызванной изменением сопротивления нагрузки на 50% от допустимого значения сопротивления нагрузки 0,2 %
Предел допускаемой дополнительной погрешности, вызванной изменением частоты входного сигнала от 20 Гц до 400 Гц 1 %
Время преобразования Не более 6 сек
Предельная перегрузка (от диапазона входного сигнала) в 2 раза
Гальваническая развязка аналогового входа Вход гальванически изолирован от аналогового выхода и остальных цепей, напряжение гальванической развязки не менее 4000 В

Аналоговый выходной сигнал
Параметр Значение Количество аналоговых выходов 1
Тип выходного аналогового сигнала Постоянный ток: От 0 (-5) мА до 5 мА, Rн 2000 Ом / От 0 (-20) мА до 20 мА, Rн 500 Ом / От 4 мА до 20 мА, Rн 500 Ом Напряжение постоянного тока: От 0 (-10) В до 10 В, Rн 2000 Ом
Величина пульсации выходного сигнала постоянного тока и напряжения 0,25 % верхней границы изменения выходного сигнала

Дискретные выходные сигналы
Параметр Значение Количество дискретных выходов 2
Тип выхода Переключающие контакты реле
Максимальное напряжение коммутации переменного тока (действующее значение) 250В
Максимальное значение переменного тока 8 А при резистивной нагрузке / 3 А при индуктивной нагрузке (cosφ=0,4)
Максимальное напряжение коммутации постоянного тока от 5В до 30В
Максимальное значение постоянного тока при коммутации резистивной нагрузкой от 10 мА до 5 А
Гальваническая развязка дискретных выходов Выходы гальванически изолированы между собой, от входа и остальных цепей, напряжение гальванической развязки не менее 1500 В
Сигнал логического "0" Разомкнутое состояние контактов реле
Сигнал логической "1" Замкнутое состояние контактов реле
Под заказ Преобразователь ПНС-11 Аналоговый входной сигнал
Параметр Значение Количество аналоговых входов 1
Диапазон изменения входного сигнала: напряжение постоянного тока, однополярное или двухполярное от 0 мВ до 75 мВ (с шунта) / от 0 В до 10 В / от 0 В до 15 В / от 0 В до 60 В / от 0 В до 100 В / от 0 В до 150 В / от 0 В до 250 В / от 0 В до 500 В
Диапазон изменения входного сигнала: постоянного тока от 0 мА до 5 мA / от 0 мА до 20 мA / от 4 мА до 20 мA
Основная приведенная погрешность преобразования ± 0,25%
Время преобразования, не более 6 сек
Предельная перегрузка (от диапазона входного сигнала) - до 100 В, до 5А / - свыше 100 В в 5 раз / в 2 раза
Максимальное время перегрузки, не более 5 сек
Гальваническая изоляция входного сигнала, не менее 4000 В

Аналоговый выходной сигнал
Параметр Значение Количество аналоговых выходов 1
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм) / 0-20 мА (Rн<=500 Ом) / 4-20 мА (Rн<=500 Ом) / 0-10В (Rн>=2кОм) / -5..5 мА (Rн<=2кОм) / -20..20 мА (Rн<=500 Ом) / -10..10В (Rн>=2кОм)
Величина пульсации выходного сигнала постоянного тока и напряжения ± 0,25% верхней границы изменения выходного сигнала

Цифровая индикация
Параметр Значение Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 14 мм

Дискретные выходные сигналы
Параметры Значение Дискретные выходны
