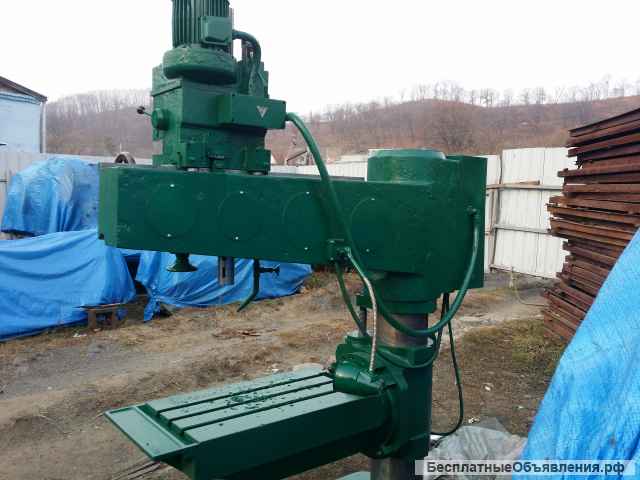

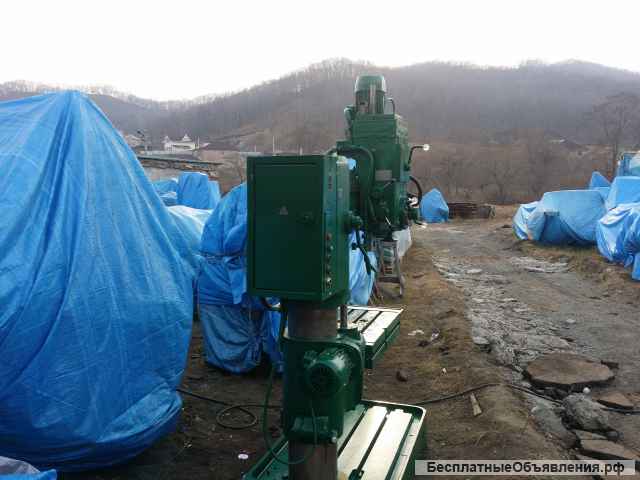

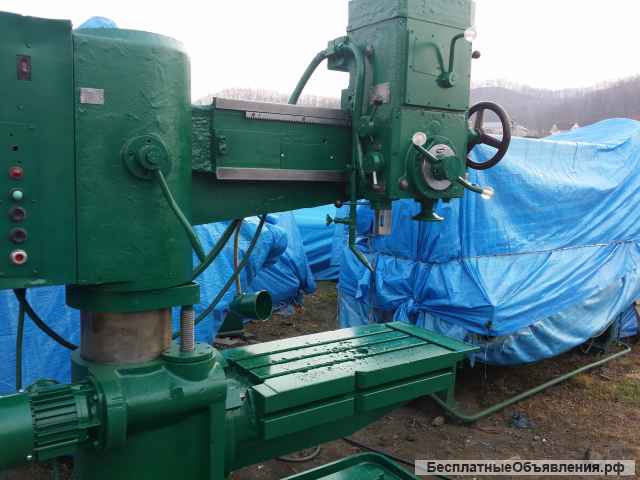

Радиально сверлильный станок 2Л53У Владивосток
Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.
2Л53У станок радиально-сверлильный
Станок радиально-сверлильный 2Л53У предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками резьбы реверсом электродвигателя, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей в механических цехах единичного, мелкосерийного и серийного производства, а также в сборочных цехах заводов тяжелого транспортного машиностроения. При оснащении станка приспособлениями и специальным инструментом его можно использовать для высокопроизводительной обработки крупногабаритных деталей в крупносерийном производстве.
Бочка с поворотным столом поворачивается вокруг колонны на 320° и перемещается вертикально по ней. Поворотный стол имеет возможность поворачиваться вокруг горизонтальной оси. Cверлильная головка перемещается по горизонтальным направляющим рукава и вместе с рукавом поворачивается вокруг колонны.
На торце рукава смонтирован электрошкаф. Органы управления сосредоточены в удобном для работы месте: на сверлильной головке и электрошкафу. Электронасос охлаждения монтируется на фундаментной плите.
Станок может обрабатывать детали, установленные вне плиты.
Класс точности станка Н по ГОСТ 8—71. Шероховатость обработанной поверхности Rа 2,5 мкм.
Класс точности станка Н
Наибольший условный диаметр сверления в стали 45, мм 35
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 290..1000
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 710
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм 1120
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 15..630
Наибольшее вертикальное перемещение стола по колонне, мм 340
Угол поворота рукава вокруг колонны, град 330
Размер поверхности плиты (ширина длина), мм 800 х 1500
Подъемный стол
Размер поверхности стола (ширина длина), мм 450 х 800
Угол поворота стола вокруг колонны, град 360
Угол поворота стола вокруг горизонтальной оси, град -80, +90
Скорость перемещения стола по колонне, мм/мин 314
Шпиндель
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 325
Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 4
Частота прямого вращения шпинделя, об/мин 35,5..1400
Количество скоростей шпинделя прямого вращения 8
Пределы рабочих подач на один оборот шпинделя, мм/об 0,1..1,1
Число ступеней рабочих подач 6
Перемещение шпинделя на одно деление лимба, мм 1
Перемещение шпинделя на оборот лимба, мм 94,2
Наибольший допустимый крутящий момент, кгс*см 1800
Наибольшее усилие подачи, кН 8
Зажим вращения колонны Ручной
Зажим рукава на колонне Ручной
Зажим сверлильной головки на рукаве Ручной
Электрооборудование. Привод
Количество электродвигателей на станке 3
Электродвигатель привода главного движения, кВт 2,2
Электродвигатель привода перемещения стола, кВт 0,56
Электродвигатель насоса охлаждающей жидкости, кВт 0,125
Габариты и масса станка
Габариты станка (длина ширина высота), мм 1850 х 800 х 2430
Масса станка, кг 2100
И много других станков.
2Л53У станок радиально-сверлильный
Станок радиально-сверлильный 2Л53У предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками резьбы реверсом электродвигателя, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей в механических цехах единичного, мелкосерийного и серийного производства, а также в сборочных цехах заводов тяжелого транспортного машиностроения. При оснащении станка приспособлениями и специальным инструментом его можно использовать для высокопроизводительной обработки крупногабаритных деталей в крупносерийном производстве.
Бочка с поворотным столом поворачивается вокруг колонны на 320° и перемещается вертикально по ней. Поворотный стол имеет возможность поворачиваться вокруг горизонтальной оси. Cверлильная головка перемещается по горизонтальным направляющим рукава и вместе с рукавом поворачивается вокруг колонны.
На торце рукава смонтирован электрошкаф. Органы управления сосредоточены в удобном для работы месте: на сверлильной головке и электрошкафу. Электронасос охлаждения монтируется на фундаментной плите.
Станок может обрабатывать детали, установленные вне плиты.
Класс точности станка Н по ГОСТ 8—71. Шероховатость обработанной поверхности Rа 2,5 мкм.
Класс точности станка Н
Наибольший условный диаметр сверления в стали 45, мм 35
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 290..1000
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 710
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм 1120
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 15..630
Наибольшее вертикальное перемещение стола по колонне, мм 340
Угол поворота рукава вокруг колонны, град 330
Размер поверхности плиты (ширина длина), мм 800 х 1500
Подъемный стол
Размер поверхности стола (ширина длина), мм 450 х 800
Угол поворота стола вокруг колонны, град 360
Угол поворота стола вокруг горизонтальной оси, град -80, +90
Скорость перемещения стола по колонне, мм/мин 314
Шпиндель
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 325
Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 4
Частота прямого вращения шпинделя, об/мин 35,5..1400
Количество скоростей шпинделя прямого вращения 8
Пределы рабочих подач на один оборот шпинделя, мм/об 0,1..1,1
Число ступеней рабочих подач 6
Перемещение шпинделя на одно деление лимба, мм 1
Перемещение шпинделя на оборот лимба, мм 94,2
Наибольший допустимый крутящий момент, кгс*см 1800
Наибольшее усилие подачи, кН 8
Зажим вращения колонны Ручной
Зажим рукава на колонне Ручной
Зажим сверлильной головки на рукаве Ручной
Электрооборудование. Привод
Количество электродвигателей на станке 3
Электродвигатель привода главного движения, кВт 2,2
Электродвигатель привода перемещения стола, кВт 0,56
Электродвигатель насоса охлаждающей жидкости, кВт 0,125
Габариты и масса станка
Габариты станка (длина ширина высота), мм 1850 х 800 х 2430
Масса станка, кг 2100
И много других станков.
