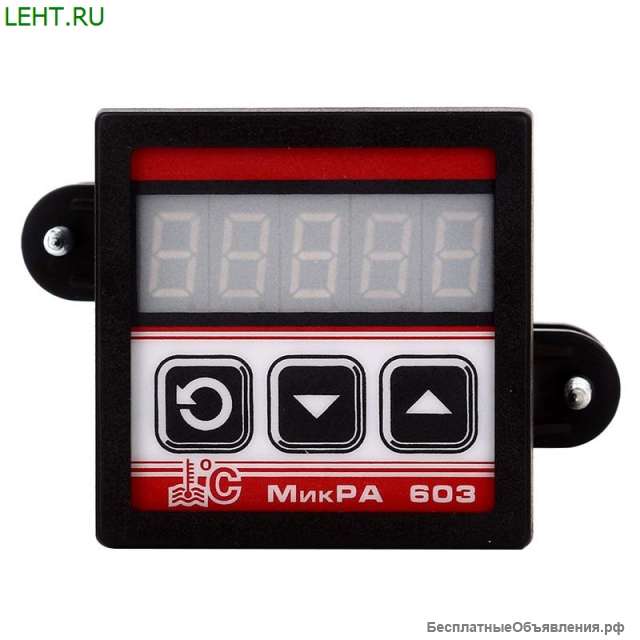

Регулятор МикРА 603
Описание Микропроцессорный ПИД-регулятор + каскадный р
Регулятор МикРА 603 предназначен для применения в системах автоматического регулирования различных технологических параметров промышленного оборудования.
Функциональные особенности
В качестве входных сигналов могут использоваться практически любые термопары, термометры сопротивления, терморезисторы, источники постоянного напряжения и тока.
Усовершенствованный алгоритм регулирования и самонастройки позволяет точно поддерживать температуру самых разнообразных объектов.
Универсальный ПИД-регулятор МикРА 603 идеальное решение для сложных систем регулирования в которых параметры объекта могут меняться в процессе эксплуатации. Кроме канала управления нагревателем имеется канал управления системой охлаждения по двухпозиционному или ПИД закону регулирования, также регулятор может использоваться для трехпозиционного импульсного управления приводом задвижки.
В качестве выходных элементов могут применяться как оптосимисторы с детектором перехода фазного напряжения через ноль, так и реле для коммутации цепей постоянного тока.
Для работы в составе автоматизированных систем управления реализован протокол Modbus RTU на основе интерфейса RS-485.
Комплект поставки
Универсальный микропроцессорный ПИД-регулятор МикРА 603 – 1 шт.
Руководство по эксплуатации – 1 экз.
Датчики и входные сигналы
Тип датчика или входной сигнал Диапазон измерения Тип датчика или входной сигнал Диапазон измерения ТХК (L) -200 … +650°C ТСП-50 -200 … +1100°C
ТХА (K) -250 … +1350°C ТСП-100 -200 … +1100°C
ТЖК (J) -200 … +950°C ТСП-500 -200 … +1100°C
ТПП 10 (S) -50 … +1750°C ТСП-1000 -200 … +1100°C
ТПП 13 (R) -50 … +1750°C ТСП-2000 -200 … +1100°C
ТПР (B) +200 … +1800°C ТСП гр.21 -200 … +1000°C
ТВР (A-1) 0 … +2500°C ТСМ гр.23 -50 … +200°C
ТВР (A-2) 0 … +1800°C ТСМ-50 -200 … +200°C
NTC, PTC, R 0 … 6800 Ом ТСМ-100 -200 … +200°C
Pt100 -200 … +850°C 100 мВ -50 … 100 мВ
Pt500 -200 … +850°C 0 - 20 мА 0 … 20 мА
Pt1000 -200 … +850°C 0 - 5 мА 0 … 100%
Pt2000 -200 … +600°C 4 - 20 мА 0 … 100%
Технические характеристики
Параметр Значение Количество разрядов индикации 2
Количество ступеней регулировки яркости дисплея 8
Предел допустимой основной приведенной погрешности индикации 0,5%
Время опроса датчика, не более 0,25 сек.
Входное сопротивление:
- вход 100 мВ не менее 100 кОм
- токовый вход 0 - 20 мА 150 Ом
Ток через датчик при измерении сопротивлени 0,25 мА
Сопротивление входной линии при подключении термометров сопротивления, не более 100 Ом
Сопротивление входной линии при подключении термопар, не более 20 Ом
Дискретность задания температуры 1 или 0,1°C
Диапазон изменения порога включения системы охлаждения -100 ... +100°C
Закон регулирования первого канала (нагрев) двухпозиционный или ПИД
Закон регулирования второго канала (охлаждение) двухпозиционный или ПИД
Режим настройки параметров ПИД закона автоматический или ручной
Диапазон изменения времени квантования 1 - 200 сек.
Диапазон изменения коэффициента пропорциональности 1.0 - 25.0 %/°C
Диапазон изменения времени дифференцирования 1 - 999 сек.
Точность поддержания температуры в установившемся режиме в процентах от верхнего значения диапазона регулирования ±0,5
Выходной сигнал управления ШИМ или двухпозиционный (нагрев и охлаждение), двухканальный импульсный для задвижек
Выходы для управления внешними устройствами электромагнитные реле (1А, 250 В) или симисторы (0,5А, 250 В)
Диапазон задания периода ШИМ 0,5 - 99 сек
Количество выходов для управления внешними устройствами 2
Интерфейс связи RS-485, изолированный
Скорость передачи данных 4,8; 9,6; 14 ,4; 19,2; 28,8; 38,4 Кбит/сек
Протокол обмена данными Modbus RTU
Степень защиты по пе
Заказать товар вы можете в нашем интернет-магазине https://leht.ru/
Осуществляем доставку по Москве и в регионы
