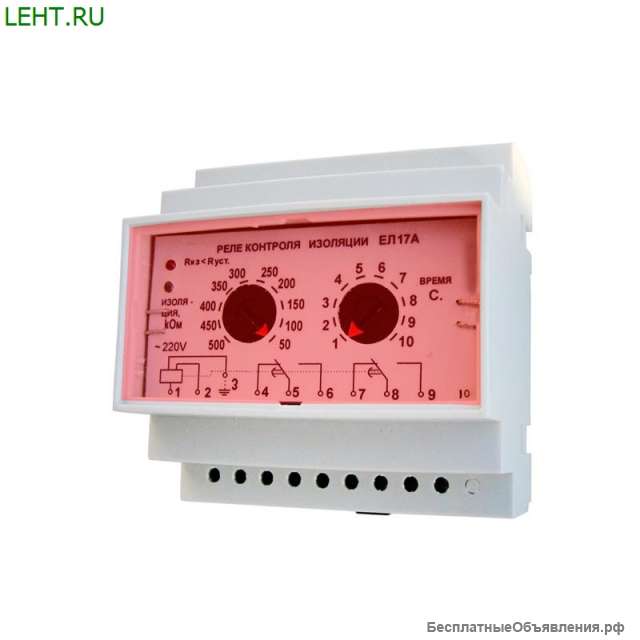

Реле контроля изоляции ЕЛ-17А

Описание
Реле контроля изоляции ЕЛ-17А предназначено для коммутации электрических цепей в устройствах защиты и автоматики энергетических систем при достижении контролируемым параметром определенного, предварительно установленного уровня.
Конструктивное исполнение
Реле выполнены в едином конструктивном исполнении для выступающего монтажа с передним присоединением проводов под винт и для утопленного монтажа с присоединением проводов под винт. Все элементы схемы смонтированы в общем корпусе, состоящем из клеммной колодки (цоколя) и кожуха. На цоколе установлены кронштейны, служащие для крепления платы печатного монтажа и лицевой панели. На лицевой панели установлены переключатели уставок контролируемого параметра срабатывания (напряжение, сопротивление изоляции, амплитуда пульсации, время срабатывания), оси которых выведены на переднюю панель «под шлиц».
Эксплуатация
В комплект поставки входит:
реле ЕЛ-17 - 1 шт.;
этикетка - 1 шт.;
руководство по эксплуатации - 1 - 3 шт. на партию реле, отправляемую в один адрес, или в необходимых количествах, если это было оговорено в заказе.
Эксплуатация.
Реле могут эксплуатироваться в следующих условиях:
температура окружающего воздуха:
от -40 до +55°С при высоте местности до 1000 м;
от -40 до +50°С при высоте над уровнем моря до 2000 м;
относительная влажность окружающего воздуха
98 % при температуре 25°С для исполнения У3
98 % при температуре 35°С для исполнения Т3;

окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и нарушающих работу реле;
вибрация мест крепления реле в диапазоне частот:
от 5 до 15 Гц с ускорением 30 м/с 2 (3g);
от 15 до 60 Гц с ускорением 20 м/с 2 (2g);
от 60 до 100 Гц с ускорением 10 м/с 2 (1g);

многократные удары длительностью (2 - 20) мс с ускорением 30 м/с 2 (3g).

Технические характеристики
Параметр Значение Номинальное напряжение, В = 110, 220; = 440, 600
Диапазон уставок 5-50 кОм; 20-200 кОм; 100-1000 кОм
Дискретность регулировки 10 % Rmax
Коэффициент возврата 0,6
Время срабатывания 1-10 с дискретность 1с
Климатическое исполнение и категория размещения У3 или Т3
Средняя основная погрешность в любой точке шкалы с числовыми отметками не превышает 10% от уставки, разброс не более 0,5% от уставки
Время отпускания при изменении контролируемого параметра от 1,1 до 0,8 значения уставки не более 0,05 с
Реле выдерживают в продолжительном режиме напряжение питания, равное 1,2 номинального значения
Реле надежно работают при наличии в цепях напряжения питания постоянного тока переменной составляющей или пульсации амплитудой не более 10% от номинального напряжения питания
Реле имеют один замыкающий и один размыкающий контакты, коммутирующие токи от 0,02 до 2 А при напряжениях от 24 до 250 В и мощности в цепях постоянного тока не более 60 Вт при t = 0,005 с и не более 30 Вт при t = 0,02 с
Механическая износостойкость реле не менее 100 000 циклов, коммутационная не менее 20 000 циклов
Средний срок службы реле 12 лет
Сопротивление изоляции реле в холодном состоянии при приемке 20 МОм
Сопротивление изоляции реле в холодном состоянии к концу срока службы 10 МОм
Сопротивление изоляции реле в нагретом состоянии при температуре окружающего воздуха 55ºС 6 МОм
Сопротивление изоляции реле при температуре 35ºС и относительной влажности окружающей среды не более 98% 1 МОм
Масса реле не более 0,8 кг
Степень защиты реле (оболочкой) IP40
Степень защиты контактных выводов IP20








Модфикация Характеристики Склад

Реле контроля изоляции ЕЛ-17 Технические характеристики
Параметр Значение Номинальное напряжение, В = 110, 220
Диапазон уставок 5-50 кОм
Дискретность регулировки 5 кОм
Коэффициент возврата 0,6
Время срабатывания установленное на шкале
Климатическое исполнение и категория размещения У3 или Т3
Средняя основная погрешность в любой точке шкалы с числовыми отметками не превышает 10% от уставки, разброс не более 0,5% от уставки
Время отпускания при изменении контролируемого параметра от 1,1 до 0,8 значения уставки не более 0,05 с
Реле выдерживают в продолжительном режиме напряжение питания, равное 1,2 номинального значения
Реле надежно работают при наличии в цепях напряжения питания постоянного тока переменной составляющей или пульсации амплитудой не более 10% от номинального напряжения питания
Реле имеют один замыкающий и один размыкающий контакты, коммутирующие токи от 0,02 до 2 А при напряжениях от 24 до 250 В и мощности в цепях постоянного тока не более 60 Вт при t = 0,005 с и не более 30 Вт при t = 0,02 с
Механическая износостойкость реле не менее 100 000 циклов, коммутационная не менее 20 000 циклов
Средний срок службы реле 12 лет
Сопротивление изоляции реле в холодном состоянии при приемке 20 МОм
Сопротивление изоляции реле в холодном состоянии к концу срока службы 10 МОм
Сопротивление изоляции реле в нагретом состоянии при температуре окружающего воздуха 55ºС 6 МОм
Сопротивление изоляции реле при температуре 35ºС и относительной влажности окружающей среды не более 98% 1 МОм
Масса реле не более 0,8 кг.
Степень защиты реле (оболочкой) IP40
Степень защиты контактных выводов IP20
Под заказ Реле контроля пульсаций ЕЛ-18 Технические характеристики
Параметр Значение Номинальное напряжение, В = 110, 220
Диапазон уставок по амплитуде пульсаций от 1 до 15 В
Дискретность регулировки 5 кОм
Коэффициент возврата сброс кнопкой
Время срабатывания 10 ± 0,5 с
Реле выдерживают в продолжительном режиме напряжение питания, равное 1,2 номинального значения
Средняя основная погрешность в любой точке шкалы с числовыми отметками не превышает 10% от уставки, разброс не более 0,5% от уставки
Время отпускания реле от момента нажатия кнопки «Сброс» до замыкания размыкающего контакта не более 0,05 с
Реле надежно работают при наличии в цепях напряжения питания постоянного тока переменной составляющей или пульсации амплитудой не более 10% от номинального напряжения питания
Реле имеют один замыкающий и один размыкающий контакты, коммутирующие токи от 0,02 до 2 А при напряжениях от 24 до 250 В и мощности в цепях постоянного тока не более 60 Вт при t = 0,005 с и не более 30 Вт при t = 0,02 с;
Реле имеют один замыкающий и один размыкающий контакты, коммутирующие токи от 0,02 до 2 А при напряжениях от 24 до 250 В и мощности в цепях переменного тока не более 300 ВА при cos φ 0,5
Длительно допустимый ток контактов не более 4 А
Механическая износостойкость реле не менее 100 000 циклов
Коммутационная износостойкость реле не менее 20 000 циклов
Срок службы 12 лет
Сопротивление изоляции реле в холодном состоянии при приемке 20 МОм
Сопротивление изоляции реле в холодном состоянии к концу срока службы 10 МОм
Сопротивление изоляции реле в нагретом состоянии при температуре окружающего воздуха 55ºС 6 МОм
Сопротивление изоляции реле при температуре 35ºС и относительной влажности окружающей среды не более 98% 1 МОм
Масса не более 0,8 кг
Степень защиты реле (оболочкой) IP40
Степень защиты контактных выводов IP20
Под заказ Реле контроля напряжения ЕЛ-М11 Технические характеристики
Параметр Значение Номинальное линейное напряжение Uном, В* 100, 380, 400
Частота контролируемой сети f, Гц 50±5
Пределы допустимого отклонения входного контролируемого напряжения 0,4…1,4 Uфн
Симметричное снижение фазных напряжений 0,7 Uфн
Однофазное снижение напряжения (при Uфн в двух других фазах) 0,6 Uфн
Однофазное повышение напряжения (при Uфн в двух других фазах) 1,2 Uфн
Повышение напряжения (симметричное или однофазное, при Uфн в двух других фазах) 1,3 Uфн
Погрешность срабатывания по напряжению, % не более ±5
Коэффициент возврата по снижению напряжения не более 1,05
Коэффициент возврата по превышению напряжения не менее 0,95
Уставка времени срабатывания при симметричном и однофазном снижении, а также однофазном повышении напряжения Tср, с устанавливается дискретно: 0,1; 0,2; 0,3; 0,5; 1,0; 2,0; 3,0; 5,0; 7,0; 10,0
Время срабатывания при превышении напряжения по уровню 1,3 Uфн, обрыве или «слипании» фаз, с 0,15±0,05
Время включения и АПВ, с устанавливается дискретно: 1,2,3,5,7,10,15,20,25,30
Погрешность времени срабатывания при симметричном и однофазном снижении, однофазном повышении напряжения, времени включения и АПВ, с не более ±0,05 до уставки 1с, не более ±0,3 от уставки 1с до уставки 7с, не более ±5% свыше уставки 7с
Дополнительная погрешность срабатывания по напряжению от температуры, % на 1 °С не более ±0,15
Дополнительная погрешность срабатывания по времени от температуры, с не более ±0,05 до уставки 1с, не более ±0,3 от уставки 1с до уставки 7с, не более ±5% свыше уставки 7с
Время готовности реле, с нет
Потребляемая мощность реле, Вт не более 5
Сопротивление изоляции реле в холодном состоянии при нормальных климатических условиях 50 Мом
Сопротивление изоляции реле в нагретом состоянии при температуре 55 °С 10 Мом
Сопротивление изоляции реле в условиях повышенной влажности 98% при температуре 35 °С 1 Мом
Вид и количество контактов реле 2 переключающих
Масса реле не более 0,15 кг
