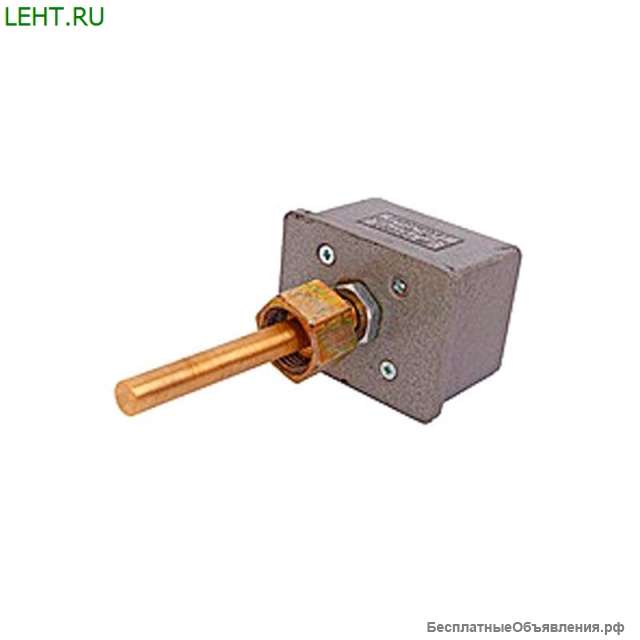

Реле температуры РТ-В3

Описание
Реле температуры РТ-В3 ААРЛ.433647.004-05 предназначено для непрерывного измерения температуры воздуха, твердых предметов и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле. Реле предназначено для установки на стационарных установках вентиляции, в помещениях дизель-генераторных электростанций и в автоматизированных системах управления.
Реле применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов. Реле изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С. Зона возврата направлена в сторону понижения температуры. Т.к. реле имеет перекидной контакт, можно организовать работу с зоной возврата направленной в сторону повышения температуры.
Структура условного обозначения
Условное обозначение реле - РТ-В3-X-Y(Z), где Х – температура срабатывания, указанная в градусах; Y=1 – с гистерезисом, Y=2 – без гистерезиса (гистерезис равен 1°С); (Z) – значение гистерезиса, указанное в градусах.
Пример записи реле температуры РТ-В3 ААРЛ.433647.004-05 с уставкой + 90°С, без гистерезиса (гистерезис равен 1°С):
“Реле температуры РТ-В3-90-2  ААРЛ.421451.004ТУ”.
Условия эксплуатации
температуры окружающей среды от минус 40 до + 70°С;
относительной влажности воздуха 95±3% при температуре + 40°С;
вибрации с частотой от 10 до 100 Гц и ускорением до 1,0 g;
ударных нагрузок с ускорением ±3,0 g.

Технические характеристики
Параметр Значение Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур
Напряжение питания (DC) от 18 до 31,2 В
Ток потребления 30 мА
Максимальные коммутационные параметры контактов реле:
напряжение: DC1 – 31,2 В
ток 0,5 А
характер нагрузки активный
Габаритные размеры 78х67х30 мм
Масса 0,1








Модфикация Характеристики Склад

Реле температуры РТ-Ж
Параметр Значение Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур.
Напряжение питания (DC) от 18 до 31,2 В
Ток потребления 30 мА
Электрические параметры контактов реле:
максимальное коммутируемое напряжение постоянного тока 31,2 В (DC1)
максимальный коммутируемый ток 0,5 А
Габаритные размеры 60х135х45 мм
Масса 0,2 кг
Под заказ Реле температуры РТ-ЖТ Технические характеристики
Параметр Значение Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур
Напряжение питания (DC) от 18 до 31,2 В
Ток потребления 50 мА
Электрические параметры контактов реле:
максимальное коммутируемое напряжение: АС1 - 400 В, DC1 – 300 В; АС1 - 400 В, DC1 – 300 В
максимальный коммутируемый ток 10 А
максимальная коммутируемая мощность для AC1 - до 2,7 кВт, для DC1 - до 384 Вт
Габаритные размеры 80х135х50 мм
Масса 0,4
Под заказ Реле температуры РТ-В Технические характеристики
Параметр Значение Погрешность, не более, ±1°С в диапазоне минус 10 … + 70°С, ±2°С в остальном диапазоне измеряемых температур.
Напряжение питания (DC) от 18 до 31,2 В
Ток потребления 30 мА
Электрические параметры контактов реле:
максимальное коммутируемое напряжение постоянного тока 31,2 В (DC1)
максимальный коммутируемый ток 0,5 А
Габаритные размеры 78х67х30 мм
Масса 0,1 кг
Под заказ Реле температуры РТ-В2 Технические характеристики
Параметр Значение Погрешность, не более, ±1°С в диапазоне минус 10 … + 70°С, ±2°С в остальном диапазоне измеря
