Реле защиты двигателя РДЦ-01-205

Описание
Реле защиты двигателя РДЦ-01-205 предназначено для защиты трехфазных асинхронных электродвигателей 3х 380 В 50 Гц с прямым включением мощностью 0,55...2, кВт и с включением через измерительные трансформаторы тока мощностью (9,0...450) кВт.
Конструктивное исполнение
Реле осуществляет защиту и управление электродвигателем через пускатель, контакторный выключатель или другие аппараты , приспособленные к автоматической работе и обладающие отключающей способностью для токов короткого замыкания защищаемой цепи. Выходной цепью реле является замыкающий контакт, подключенный последовательно с катушкой пускателя (контактора).
Реле не требует оперативного напряжения питания. Контролируемое напряжение является одновременно и напряжением питания.
Функционально реле защиты двигателя состоит из двух блоков:
блок питания;
блок управления и индикации.

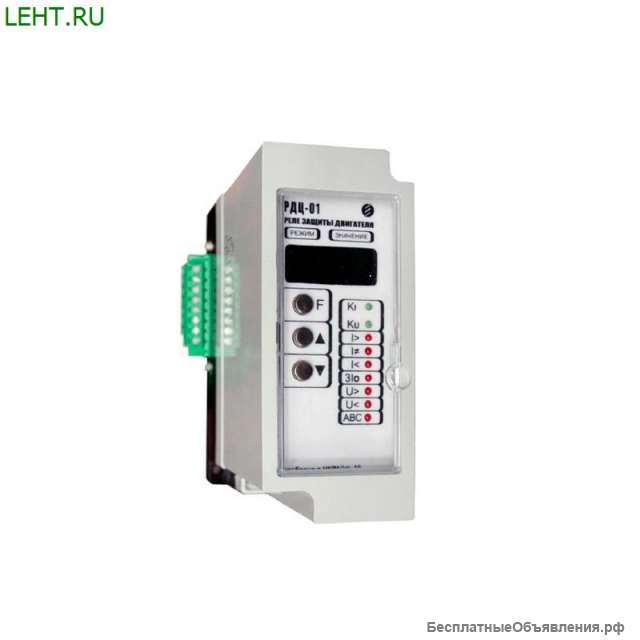

Все элементы реле РДЦ-01-205 смонтированы внутри корпуса. На лицевой панели находятся: четырех разрядный цифровой светодиодный индикатор, три кнопки настройки режима работы реле, восемь единичных светодиодных индикаторов, сигнализирующих аварийные состояния, а также двухцветный светодиодный индикатор состояния выходных реле
Эксплуатация
Реле РДЦ-01-205 могут эксплуатироваться в следующих условиях:
закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего возд уха;
диапазон рабочих температур от -40 до  +55 ºС при высоте местности до 2000 м над уровнем моря (для исполнения Т3: от -10 до +55 °С);
относительная влажность окружающего воздуха:
до 98 % при температуре 25 ºС (исполнение У3)
до 98 % при температуре 35 ºС без конденсации влаги (исполнение Т3);
окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Механические внешние воздействующие факторы соотв етствуют группе М7 по ГОСТ 17516.1 -90. При этом реле устойчивы к вибрационным нагрузкам:
в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3 g ;
в диапазоне частот от 15 до 60 Гц с максимальным ускорением 2 g ;
в диапазоне частот от 60 до 100 Гц с максимальным ускорением 1 g .
Реле выдерживают:
многократные ударные нагрузки длительностью от 2 до 20 мс с максимальным ускорением 3 g;
многократные удары длительностью (2 - 20) мс с ускорением 30 м/с 2 (3 g);
воздействие по сети питания импульсных помех ампл итудой, не превышающей двойную величину номинального напряжения питания, и длительностью не более 10 мкс.
Рабочее положение в пространстве - вертикальное или горизонтальное.

Технические характеристики
Параметр Значение Номинальные трехфазные (фазные/линейные) напряжения питания UФ.НОМ / UЛ.НОМ, номинальной частотой 50 Гц 1-500
Верхний предел допустимых отклонений напряжения питания от номинального +30% от UНОМ
Нижний предел допустимых отклонений напряжения питания от номинального -35% от UНОМ
Номинальный входной ток внутренних трансформаторов тока по каждой фазе 5…20 А
Диапазон измерения тока внутренними трансформаторами тока по каждой фазе 0,8…200 А
Средняя основная погрешность измерения напряжения ± 2,5 %
Средняя основная погрешность измерения тока в диапазонах 0,8…5 А ± 0,4 А
Средняя основная погрешность измерения тока в диапазонах 5…120 А ± 2,5 %
Средняя основная погрешность измерения тока свыше 120 А ± 10 %
Диапазон измерения частоты сети 49,5…50,5 Гц
Погрешность измерения частоты ±0,1 Гц
Количество десятичных разрядов индикатора 4; 1 разряд – режим; 3 разряда – значение
Количество светодиодных индикаторов 8
Уставка максимального напряжения UМАКС 110…125%•UНОМ /ОТКЛ
Уставка минимального напряжения UМИН 70…95%•UНОМ /ОТКЛ
Уставка номинального тока двигателя Iном 5…20 А
Уставка порога срабатывания по блокировке ротора 1,1…6,0•Iном /ОТКЛ
Уставка уровня токовой отсечки 6,0…10,0•Iном /ОТКЛ
Уставка порога срабатывания звена холостого (сухого) хода Iхх 20…85%•Iном /ОТКЛ
Уставка асимметрии тока нагрузки Iасим 20…55%•Iраб /ОТКЛ
Уставка времени запуска электродвигателя tзап 1…99 с
Уставка задержки срабатывания по блокировке ротора tзад.бр 0,1…30,0 с
Уставка выдержки времени для обратно-зависимых времятоковых характеристик Туст 0,1…20,0 с
Уставка задержки срабатывания звена холостого (сухого) хода tзад.хх 0,1…30 мин
Уставка задержки срабатывания звена напряжения (Uмакс, Uмин) tзад.н 1…255 с
Уставка задержки срабатывания звена тока (Iасим, обрыв фаз), tзад.т. 1…255 с
Уставка количества автоматических повторных пусков после аварийного отключения по току 0…5
Уставка задержки автоматических повторных пусков после аварийного отключения по току 1…999 с
Задержка токовой отсечки 50…100 мс
Уставка срабатывания по снижению сопротивления изоляции перед пуском электродвигателя 0,3…3,0 МОм/откл
Средняя основная погрешность измерения сопротивления изоляции перед пуском электродвигателя ± 10 %
Коммутационная способность в цепях переменного тока АС-22 около 250 ВА
Механическая и коммутационная износостойкость реле, циклов не менее 500 000 циклов
Вид и количество контактов реле 1 замыкающий
Время готовности не более 2 с
Потребляемая мощность в диапазоне питающих напряжений не более 9 ВА
Габаритные и установочные размеры реле 85х140х137 мм
Масса не более 0,7 кг







Модфикация Характеристики Склад

Реле защиты двигателя РДЦ-02 Технические характеристики
Параметр Значение Номинальное фазные напряжения питания реле Uф.ном,частотой 50 Гц 220 В
Верхний предел допустимого отклонения напряжения питания +30% от Uпит.ном
Нижний предел допустимого отклонения напряжения питания –35% от Uпит.ном
Номинальный входной ток внутренних трансформаторов тока по каждой фазе 5 А
Средняя основная погрешность измерения напряжения и тока 2,5 %
Уставка максимального напряжения Uмакс 240...280 B
Уставка минимального напряжения Uмин 150...210 B
Гистерезис звена по максимальному напряжению 4...6%
Уставка гистерезиса звена минимального напряжения 5...20%
Дискретность уставок по напряжению, В 1
Уставка коэффициента трансформации внешнего трансформатора тока КT 1...200
Уставка номинального тока двигателя Iном 1....9999А
Уставка порога включения звена короткозамкнутого ротора по току 1,1...6,0 Iном
Уставка срабатывания звена минимального тока 20...80% Iном
Уставка асимметрии тока нагрузки Iасим 20...50% Iном
Уставка срабатывания по току утечки 5...10% Iном
Дискретность уставок по току при КT= (1...2) 0,01 A
Дискретность уставок по току при КT= (3...20) 0,1 A
Дискретность уставок по току при КT= (21...200) 1 A
Гистерезис по току срабатывания 4...6%
Гестерезис звена измерения температуры 10°С
Срок службы не менее 8 лет
Масса реле не более 1,6 кг
Длина соединительного кабеля датчика температуры 5± 0,05 м

Функциональные особенности
Наименование Наличие Отключение при блокировке ротора электродвигателя +
Отключение при перегрузке по току электродвигателя +
Отключение при работе электродвигателя с недогрузкой +
Отключение при работе электродвигателя с недопустимой асимметрией токов +
Отключение электродвигателя при превышении уровня тока утечки на землю +
Отключение электродвигателя при обрыве токового провода или выгорании контакта пускателя +
Отключение при превышении питающего напряжения -
Отключение при понижении питающего напряжения -
Отключение электродвигателя при пропадании или обрыве фазы напряжения -
Запрет включения при неправильном чередовании фаз -
Запрет включения при нарушении изоляции электродвигателя +
Ограничение количества повторных пусков электродвигателя +
Непосредственное измерение температуры электродвигателя внешним интегральным датчиком температуры +
Подключение датчиков уровня жидкости в резервуаре -
Подключение датчика "сухого хода" электродвигателя -
Подключение датчика затопления помещения -
Логический входы и выходы для автоматического ввода резерва (АВР), дублирования и дистанционного управления +
Цифровая индикация режимов работы +
Выход для индикатора перегрузки по току -
Управление двигателем по времени суток +
Возможность отключения неиспользуемых функций +
Счетчик моторесурса электродвигателя +
Измерение текущих действующих значений токов по фазам -
Измерение текущих действующих значений напряжений по фазам +
Индикация частоты питающей сети -
Измерение текущей мощности двигателя -
Измерение cosφ электродвигателя -
Встроенный интерфейс RS-485 -
Сохранение в энергонезависимой памяти хронологической последовательности произошедших событий (до 100 событий) -
Под заказ Реле защиты двигателя РДЦ-03 Технические характеристики
Параметр Значение Номинальное фазные напряжения питания реле Uф.ном,частотой 50 Гц 220 В
Верхний предел допустимого отклонения напряжения питания +30% от Uпит.ном
Нижний предел допустимого отклонения напряжения питания –35% от Uпит.ном
Номинальный входной ток внутренних трансформаторов тока по каждой фазе 5 А
Средняя основная погрешность измерения напряжения и тока 2,5 %
Уставка максимального напряжения Uмакс 240...280 B
Уставка минимального напряжения Uмин 150...210 B
Гистерезис звена по максимальному напряжению 4...6%
Уставка гистерезиса звена минимального напряжения 5...20%
Дискретность уставок по напряжению, В 1
Уставка коэффициента трансформации внешнего трансформатора тока КT 1...200
Уставка номинального тока двигателя Iном 1....9999А
Уставка порога включения звена короткозамкнутого ротора по току 1,1...6,0 Iном
Уставка срабатывания звена минимального тока 20...80% Iном
Уставка асимметрии тока нагрузки Iасим 20...50% Iном
У
