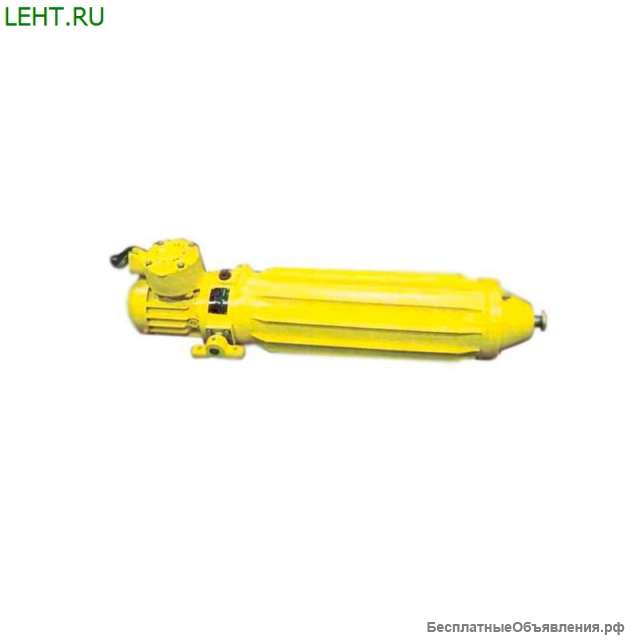

Толкатель гидравлический ТГМ-2У
Описание Разъединитель РВ3-10/630-I(II,III)(М) УХЛ4(У3
Толкатель гидравлический ТГМ-2У предназначен для управления стрелочным переводом рельсовых путей.
Область применения
Толкатели гидравлические моторные широко используются в угольных шахтах, опасных по взрыву газа и пыли, где требуется применение электрооборудования в рудничном взрывобезопасном исполнении, а также в других отраслях промышленности.
Принцип действия
Гидравлический толкатель ТГМ-2У - это устройство, преобразующее электроэнергию в механическую энергию и реализующее ее при помощи поршня, который толкает рельсу.
Электричество вытесняет масло из цилиндра, постепенно повышая давление. Когда оно достигает максимального предела, клапан с маслом закрывается и поршень (шток) «выстреливает» из цилиндра. После этого клапан толкателя открывается, и масло возвращается. Таким образом, электрическая энергия преобразуется в механическую.
Одним из плюсов устройства является беспрерывная работа с повторением цикла не реже чем в семь минут.
Эксплуатация
Оптимальными условиями для использования толкателей ТГМ-2У являются:
температуре окружающего воздуха от минус 40 до плюс 45 °С,
относительной влажности окружающего воздуха до 100 % при температуре 35 °С,
атмосферном давлении от 84 до 106 кПа (от 630 до 800 мм. рт. ст),
запыленности до 1600 мг/м.
вибрации мест установки с частотой от 5 до 120 Гц,
с максимальным виброперемещением 0,25 мм при частоте до 45 Гц и максимальным виброускорением 20 м/с2 при частоте от 45 до 120 Гц.
Технические характеристики
Параметр Значение Толкающее усилие на штоке, Н, не менее 3000 (300)
Ход штока, мм 350
Время рабочего хода, с 2,2
Время обратного хода, с 0,8
Режим работы Продолжительный, повторно-кратковременный. ПВ=60%. Продолжительность циклов не менее 7 мин
Предельно допустимая частота включений в минуту 4
Потребляема мощность, Вт 1500
Номинальное напряжение, В 360/660
Номинальное частота, Гц 50
Объем рабочей жидкости, л 15
Габаритные размеры (ДхШхВ), мм 1120х350х300
Масса сухая, кг, не более 90
Модфикация Характеристики Склад
Толкатели гидравлические ТГМ-1У Технические характеристики
Параметр Значение Толкающее усилие на штоке, Н, не менее 3000 (300)
Ход штока, мм 250
Время рабочего хода, с 1,5
Время обратного хода, с 0,05
Режим работы Продолжительный, повторно-кратковременный. ПВ=60%. Продолжительность циклов не менее 7 мин.
Предельно допустимая частота включений в минуту 7
Потребляема мощность, Вт 1500
Номинальное напряжение, В 360/660
Номинальное частота, Гц 50
Объем рабочей жидкости, л 12
Габаритные размеры (ДхШхВ), мм 1120х350х300
Масса сухая, кг, не более 86
Под заказ Толкатель гидравлический ТГМ-3У Технические характеристики
Параметр Значение Толкающее усилие на штоке, Н, не менее 6000 (600)
Ход штока, мм 250
Время рабочего хода, с 1,5
Время обратного хода, с 0,65
Режим работы Продолжительный, повторно-кратковременный. ПВ=60%. Продолжительность циклов не менее 7 мин
Предельно допустимая частота включений в минуту 7
Потребляема мощность, Вт 1500
Номинальное напряжение, В 360/660
Номинальное частота, Гц 50
Объем рабочей жидкости, л 12
Габаритные размеры (ДхШхВ), мм 1120х350х300
Масса сухая, кг, не более 90
Под заказ Толкатель гидравлический ТГМ-4У Технические характеристики
Параметр Значение Толкающее усилие на штоке, Н, не менее 6000 (600)
Ход штока, мм 350
Время рабочего хода, с 2,2
Время обратного хода, с 0,8
Режим работы Продолжительный, повторно-кратковременный. ПВ=60%. Продолжительность циклов не менее 7 мин
Предельно допустимая
Заказать товар вы можете в нашем интернет-магазине https://leht.ru/
Осуществляем доставку по Москве и в регионы
