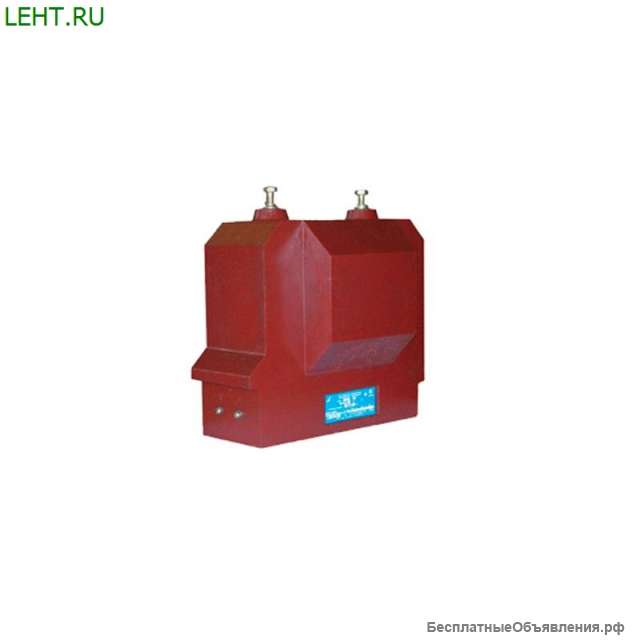

Трансформатор напряжения НИОЛ-10
Описание Малогабаритные трансформаторы для печатных пл
Группа трансформаторов ЗхЗНОЛ.06 предназначена для установки в комплектные распределительные устройства (КРУ) или закрытые распределительные устройства (ЗРУ) и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Особенности
Заземление выводов вторичных обмоток по усмотрению потребителя!
Заземление опорной плиты - обязательно!
Эксплуатация
Трехфазные антиррезонансные группы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 3 для 3хЗНОЛ.06 и категории размещения 2 для 3хЗНОЛП по ГОСТ 15150 и предназначены для эксплуатации при условиях:
высота установки над уровнем моря не более 1000 м;
температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке трансформаторов предельной мощностью:
для исполнения "УЗ" - от -45°С до +50°С;
для исполнения "ТЗ" - от -10°С до +60°С;
окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
рабочее положение - любое.
Технические характеристики
Модификации ЗхЗНОЛ.06-6 ЗхЗНОЛ.06-10 Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение на выводах первичной обмотки, В 6000, 6300; 6600, 6900 10000; 10500; 11000
Номинальное линейное напряжение навыводах основной вторичной обмотки, В 100 100
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток при симметричном режиме работы сети, В, не более 3 3
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток при замыкании одной из фаз сети на землю, В от 90 до 110 от 90 до 110
Номинальная мощность, В•А, в классе точности 0,2 90 150
Номинальная мощность, В•А, в классе точности 0,5 150 225
Номинальная мощность, В•А, в классе точности 1,0 225 450
Номинальная мощность, В•А, в классе точности 3,0 600 900
Предельная мощность вне класса точности, В•А 1200 1890
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А 400 400
Схема и группа соединения обмоток У/Ун У/Ун
Номинальная частота, Гц 50 или 60 50 или 60
Масса, кг 93 99
Модфикация Характеристики Склад
Трансформатор напряжения ЗНОЛ-3
Заказать товар вы можете в нашем интернет-магазине https://leht.ru/
Осуществляем доставку по Москве и в регионы
