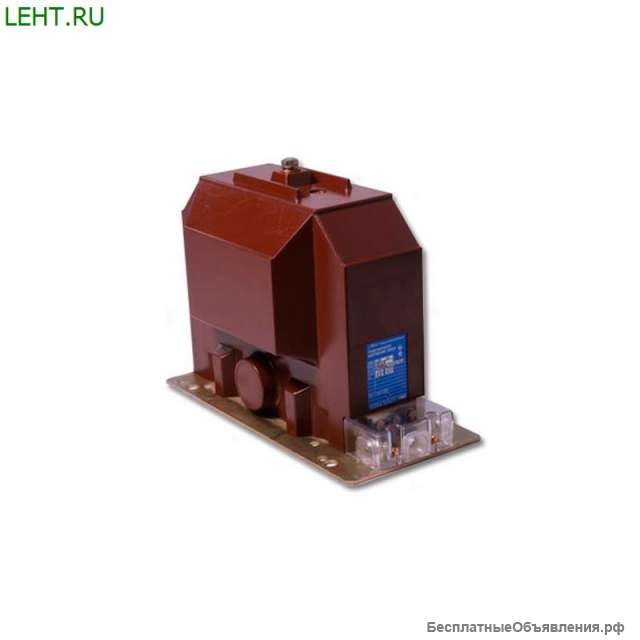

Трансформатор напряжения ЗНИОЛ
Описание Малогабаритные трансформаторы для печатных пл
Трансформатор напряжения ЗНИОЛ предназначен для применения в электрических цепях измерения, устройств защиты и управления, автоматики в электрических установках переменного тока частотой 50-60 Гц в сетях с изолированной нейтралью, а также для установки в комплектные распределительные устройства КРУ.
Конструктивное исполнение
Трансформатор представляет собой блок, состоящий из магнитопровода и 3-х обмоток: первичной и вторичной - основной и дополнительной, который залит компаундом на основе эпоксидной смолы.
Поверх первичной обмотки проложен экран из фольги, соединённый с высоковольтным выводом первичной обмотки. Высоковольтный вывод выведен в виде контактной гайки с резьбой М10, размещённый на верхней части трансформатора. Заземляемый вывод первичной обмотки выполнен в виде контактной гайки с резьбой М8 и выводы вторичных обмоток выполнены в виде контактных гаек М6, которые расположены в нижней части трансформатора, защищены козырьком от случайных попаданий металлических предметов.
В литом блоке также залиты четыре гайки М10 для крепления трансформатора при монтаже.
Допускается эксплуатация трансформаторов ЗНИОЛ как силовых, при этом мощность трансформаторов не должна превышать предельную мощность и нагрузка должна подключаться к основной обмотке.
Эксплуатация
Трансформатор ЗНИОЛ изготавливается в исполнении «У» и «Т» категории размещения «3» по ГОСТ 15150-69 и предназначен для работы в следующих условиях:
высота над уровнем моря не более 1000 м;
относительная влажность воздуха не более 98% при 25°С для исполнения «У3» и при 35°С для исполнения «Т3».
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
отсутствие непосредственного воздействия солнечной радиации и прямого попадания воды;
рабочее положение трансформаторов в пространстве любое.
Технические характеристики
Класс напряжения 6 10 Наибольшее рабочее напряжение,кВ 7,2 12
Номинальное напряжение первичной обмотки, кВ 6/ 3 10/ 3
Номинальное напряжение основной первичной обмотки, В 100/ 3 100/ 3
Номинальное напряжение дополнительной вторичной обмотки, В 100/ 3 или 100 100/ 3 или 100
Номинальная мощность, ВА, в классе точности 0,5 50 75
Номинальная мощность, ВА, в классе точности 1,0 75 150
Номинальная мощность, ВА, в классе точности 3,0 200 300
Номинальная мощность дополнительной вторичной обмотки в классе Точности 3.0, ВА 200 300
Предельная мощность вне класса точности, ВА 400 630
Номинальная частота, Гц 50; 60 (для экспортных поставок) 50; 60 (для экспортных поставок)
Схема соединения обмоток 1/1/1-0-0 1/1/1-0-0
Одноминутное испытательное напряжение изоляции вторичной обмотки, кВ 3 3
Испытательное одноминутное напряжение первичной обмотки, кВ приложенное 3 3
Испытательное одноминутное напряжение первичной обмотки, кВ индуктированное 32 42
Ток холостого хода, не более, А 0,5 0,65
Напряжение короткого замыкания, % не более В 3 3
Средняя наработка до отказа 40ּ10 в 5 степени ч 40ּ10 в 5 степени ч
Средний срок службы трансформатора 25 лет 25 лет
Срок хранения до ввода в эксплуатацию 3 года 3 года
Межповерочный интервал 4 года 4 года
Масса 33 кг 33 кг
Модфикация Характеристики Склад
Трансформатор напряжения 3xЗНИОЛ Технические характеристики
Класс напряжения 6 10 Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение первичной обмотки, кВ 6 10
Номинальное линейное напряжение вторичных обмоток, В (основной) 100 100
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток при симме
