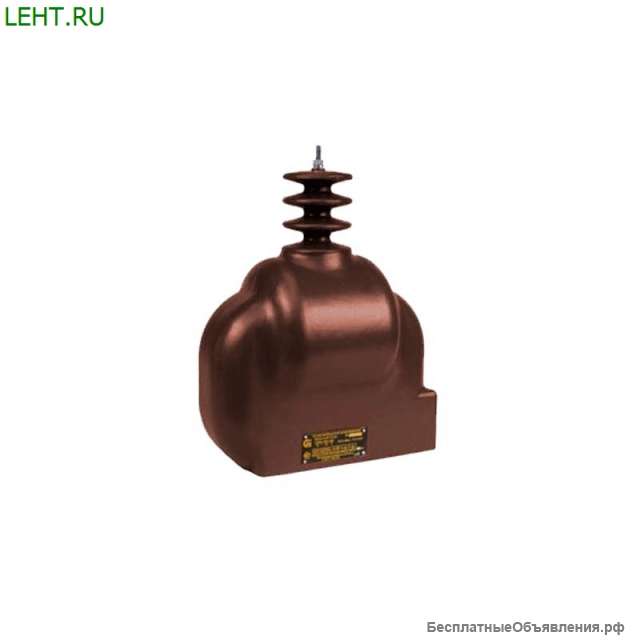

Трансформатор напряжения ЗНОЛ-10
Описание Однофазные унифицированные трансформаторы сер
Трансформатор напряжения ЗНОЛ-10 предназначен для установки в открытые распределительные устройства и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Эксплуатация
Трансформаторы ЗНОЛ-10 изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 и предназначены для эксплуатации при условиях:
высота установки над уровнем моря не более 1000 м;
температура окружающего воздуха:
от -60°С до +50°С для исполнения "УХЛ1";
от -10°С до +55°С для исполнения "Т1".
Длина пути утечки - III по ГОСТ 9920.
Рабочее положение - вертикальное.
Допускается длительная эксплуатация трансформаторов как силовых.
Технические характеристики
Параметр Значение Класс напряжения, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальное напряжение первичной обмотки, В 10000/ 3; 10500/ 3
Номинальное напряжение основной вторичной обмотки, В 100/ З или 110/ 3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3 или 100 или 110/ 3 или 110
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 0,2 50
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 0,5 75
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 1,0 150
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 3,0 300
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А 300
Предельная мощность вне класса точности, ВА 630
Схема и группа соединения обмоток 1/1/1-0-0
Номинальная частота, Гц 50 или 60
Испытательное одноминутное напряжение промышленной частоты, кВ 42
Испытательное напряжение грозового импульса полного, кВ 75
Испытательное напряжение грозового импульса срезанного, кВ 90
Масса 42 кг макс
Модфикация Характеристики Склад
Трансформатор напряжения ЗНОЛ-3 Технические характеристики
Параметр Значение Класс напряжения, кВ 3
Наибольшее рабочее напряжение, кВ 3,6
Номинальное напряжение первичной обмотки, В 3000/ 3; 3300/ 3
Номинальное напряжение основной вторичной обмотки, В 100/ З или 110/ 3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3 или 100 или 110/ 3 или 110
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 0,2 15
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 0,5 30
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 1,0 50
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 3,0 150
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А 150
Предельная мощность вне класса точности, ВА 250
Схема и группа соединения обмоток 1/1/1-0-0
Номинальная частота, Гц 50 или 60
Испытательное одноминутное напряжение промышленной частоты, кВ 24
Испытательное напряжение грозового импульса полного, кВ 40
Испытательное напряжение грозового импульса срезанного, кВ 50
Масса 42 кг макс
Под заказ Трансформатор напряжения ЗНОЛ-6 Технические характеристики
Параметр Значение Класс напряжения, кВ 6
Наибольшее рабочее напряжение, кВ 7,2
Номинальное напряжение первичной обмотки, В 6000
Заказать товар вы можете в нашем интернет-магазине https://leht.ru/
Осуществляем доставку по Москве и в регионы
Трансформатор напряжения ЗНОЛ-10 предназначен для установки в открытые распределительные устройства и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Эксплуатация
Трансформаторы ЗНОЛ-10 изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 и предназначены для эксплуатации при условиях:
высота установки над уровнем моря не более 1000 м;
температура окружающего воздуха:
от -60°С до +50°С для исполнения "УХЛ1";
от -10°С до +55°С для исполнения "Т1".
Длина пути утечки - III по ГОСТ 9920.
Рабочее положение - вертикальное.
Допускается длительная эксплуатация трансформаторов как силовых.
Технические характеристики
Параметр Значение Класс напряжения, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальное напряжение первичной обмотки, В 10000/ 3; 10500/ 3
Номинальное напряжение основной вторичной обмотки, В 100/ З или 110/ 3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3 или 100 или 110/ 3 или 110
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 0,2 50
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 0,5 75
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 1,0 150
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 3,0 300
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А 300
Предельная мощность вне класса точности, ВА 630
Схема и группа соединения обмоток 1/1/1-0-0
Номинальная частота, Гц 50 или 60
Испытательное одноминутное напряжение промышленной частоты, кВ 42
Испытательное напряжение грозового импульса полного, кВ 75
Испытательное напряжение грозового импульса срезанного, кВ 90
Масса 42 кг макс
Модфикация Характеристики Склад
Трансформатор напряжения ЗНОЛ-3 Технические характеристики
Параметр Значение Класс напряжения, кВ 3
Наибольшее рабочее напряжение, кВ 3,6
Номинальное напряжение первичной обмотки, В 3000/ 3; 3300/ 3
Номинальное напряжение основной вторичной обмотки, В 100/ З или 110/ 3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3 или 100 или 110/ 3 или 110
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 0,2 15
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 0,5 30
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 1,0 50
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности 3,0 150
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А 150
Предельная мощность вне класса точности, ВА 250
Схема и группа соединения обмоток 1/1/1-0-0
Номинальная частота, Гц 50 или 60
Испытательное одноминутное напряжение промышленной частоты, кВ 24
Испытательное напряжение грозового импульса полного, кВ 40
Испытательное напряжение грозового импульса срезанного, кВ 50
Масса 42 кг макс
Под заказ Трансформатор напряжения ЗНОЛ-6 Технические характеристики
Параметр Значение Класс напряжения, кВ 6
Наибольшее рабочее напряжение, кВ 7,2
Номинальное напряжение первичной обмотки, В 6000
Заказать товар вы можете в нашем интернет-магазине https://leht.ru/
Осуществляем доставку по Москве и в регионы
