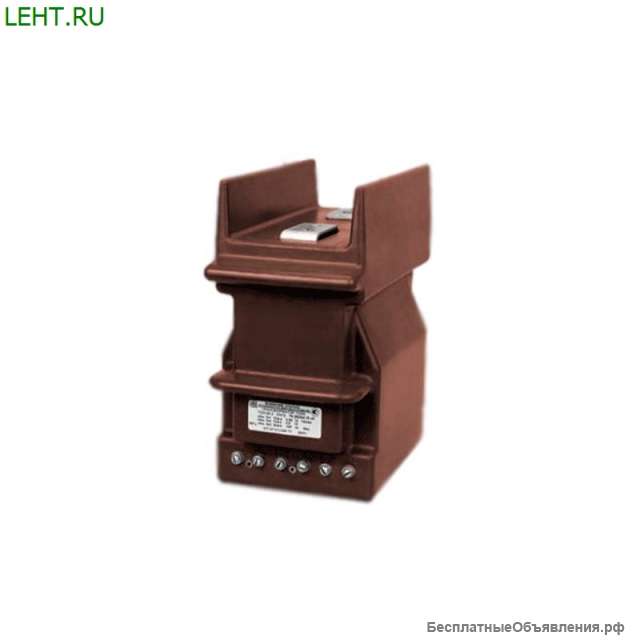

Трансформатор тока ТОЛ-20

Описание Малогабаритные трансформаторы для печатных пл
Трансформатор тока ТОЛ-20 предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высоковольтного напряжения в комплектных устройствах внутренней и наружной установки ( КРУ, КРУН, КСО) переменного тока на класс напряжения до 20 кВ частоты 50 или 60 Гц. Трансформаторы изготавливаются в климатическом исполнении УХЛ и категории размещения 2.
Конструктивные особенности
первичные токи трансформатора от 5 до 2500 А.
классы точности измерительных обмоток : 0.2, 0.2S, 0.5,0.5S.
количество вторичных обмоток 2, 3 или 4.
раздельное пломбирование вторичных обмоток.
применение в качестве главной изоляции хорошо зарекомендовавший себя эпоксидный компаунд, залитый под вакуумом.
уровень изоляции «б»;
трансформаторы производятся в двух габаритах длиной 295 и 350 мм.
возможно изготовление на металлической монтажной плите.
унифицированы установочные и присоединительные размеры всех исполнений.
наличие изолирующих барьеров позволяет уменьшить расстояние между фазами ( при условии изолировки шин за габаритами трансформатора).
возможно изготовление с горизонтально или вертикально расположенными шинами.

Технические характеристики
Модификации ТОЛ-20-2 (3) ТОЛ-20-3 (4) Номинальный первичный ток, А 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1200, 1500, 2000, 2500 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1200, 1500, 2000, 2500
Количество вторичных обмоток 2 - 3 3 - 4
Класс точности вторичной обмотки для измерений 0,2; 0,2S; 0,5; 0,5S 0,2; 0,2S; 0,5; 0,5S
Класс точности вторичной обмотки для защиты 5Р; 10Р 5Р; 10Р
Номинальная вторичная нагрузка вторичной обмотки для измерений при cos φ = 0,8, В×А: 3; 5; 10; 15; 20; 25; 30; 50 3; 5; 10; 15; 20; 25; 30; 50
Номинальная вторичная нагрузка вторичной обмотки для защиты при cos φ = 0,8, В×А 3; 5; 10; 15; 20; 25; 30; 50 3; 5; 10; 15; 20; 25; 30; 50
Номинальная предельная кратность вторичной обмотки для защиты, не менее от 2 до 30 от 2 до 30
Номинальный коэффициент безопасности приборов обмотки для измерений от 2 до 30 от 2 до 30
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2; 0,5S; 0,2S (при номинальной вторичной нагрузке 10 В×А), не более от 2 до 10 от 2 до 10
Односекундный ток термической стойкости, кА при номинальном первичном токе 5, А 0,4
Односекундный ток термической стойкости, кА при номинальном первичном токе 10, А 0,78
Односекундный ток термической стойкости, кА при номинальном первичном токе 15, А 1,2
Односекундный ток термической стойкости, кА при номинальном первичном токе 20, А 1,56
Односекундный ток термической стойкости, кА при номинальном первичном токе 30, А 2,5
Односекундный ток термической стойкости, кА при номинальном первичном токе 40, А 3,0
Односекундный ток термической стойкости, кА при номинальном первичном токе 50, А 5,0
Односекундный ток термической стойкости, кА при номинальном первичном токе 75, А 5,85
Односекундный ток термической стойкости, кА при номинальном первичном токе 100, А 10,0
Односекундный ток термической стойкости, кА при номинальном первичном токе 150, А 12,5
Односекундный ток термической стойкости, кА при номинальном первичном токе 200, А 20,0
Односекундный ток термической стойкости, кА при номинальном первичном токе 300; 400, А 31,5
Односекундный ток термической стойкости, кА при номинальном первичном токе 600-2500, А 40,0
Ток электродинамической стойкости, кА при номинальном первичном токе 5, А 1,0
Ток электродинамической стойкости, кА при номинальном первичном токе 10, А 1,97
Ток электродинамической стойкости, кА при номинальном первичном токе 15, А 3,0
Ток электродинамической стойкости, кА при номинальном первичном токе 20, А 3,93
Ток электродинамической стойкости, к при номинальном первичном токе 30, А 6,25
Ток электродинамической стойкости, кА при номинальном первичном токе 40, А 7,56
Ток электродинамической стойкости, кА при номинальном первичном токе 50, А 12,8
Ток электродинамической стойкости, кА при номинальном первичном токе 75, А 14,7
Ток электродинамической стойкости, кА при номинальном первичном токе 100, А 25,5
Ток электродинамической стойкости, кА при номинальном первичном токе 150, А 31,8
Ток электродинамической стойкости, кА при номинальном первичном токе 200, А 51,0
Ток электродинамической стойкости, кА при номинальном первичном токе 300; 400, А 81,0
Ток электродинамической стойкости, кА при номинальном первичном токе 600-2500, А 102,0

Габаритные размеры
Тип трансформатора Габариты корпуса ДхВ(с барьером)хШ, мм Габариты монтажной плиты, мм Установочные размеры, мм Число обмоток, классы точности ТОЛ-20 325х280(333)х178 355х178 280х150 2-3; 0,5; 0,2; 0,5S; 0,2S; 10Р








Модфикация Характеристики Склад

Трансформатор тока ТОЛ-10 Технические характеристики
Параметр Значение Номинальное напряжение, кВ 10 или 11
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 10, 20, 30, 40, 50, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 2500
Число вторичных обмоток 2; 3 для номинального тока 2500А
Класс точности вторичной обмотки для измерений 0,5; 0,5S, 0,2; 0,2S
Класс точности вторичной обмотки для защиты 10Р
Номинальная вторичная нагрузка вторичной обмотки для измерений при коэффициенте мощности cos j= 0,8, В•А: 10
Номинальная вторичная нагрузка вторичной обмотки для защиты при коэффициенте мощности cos j= 0,8, В•А: 15
Номинальная предельная кратность вторичной обмотки для защиты 10
Односекундный ток термической стойкости, кА, при номинальном первичном токе 50 А 4,9
Односекундный ток термической стойкости, кА, при номинальном первичном токе 100 А 9,7
Односекундный ток термической стойкости, кА, при номинальном первичном токе 150 А 12,5
Односекундный ток термической стойкости, кА, при номинальном первичном токе 200 А 17,5
Односекундный ток термической стойкости, кА, при номинальном первичном токе 300–2500 А 31,5
Ток электродинамической стойкости, кА, при номинальном первичном токе 50 А 17,5
Ток электродинамической стойкости, кА, при номинальном первичном токе 100–200 А 52
Ток электродинамической стойкости, кА, при номинальном первичном токе 300–2500 А 100
Одноминутное испытательное напряжение промышленной частоты, кВ 42
Испытательное напряжение грозового импульса полного, кВ 75
Под заказ Трансформатор тока ТОЛ-110 III Технические характеристики
Модификации ТОЛ-110III (трех обмоточный) ТОЛ-110III-1 (четырех обмоточный) ТОЛ-110III-2 (пяти обмоточный) Номинальное напряжение, кВ 110 110 110
Наибольшее рабочее напряжение, кВ 126 126 126
Номинальная частота, Гц 50, 60* 50, 60* 50, 60*
Номинальный первичный ток, А 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000
Номинальный вторичный ток, А 1 или 5 1 или 5 1 или 5
Число вторичных обмоток для измерений, шт 1 1 или 2 2
Число вторичных обмоток для защиты, шт 2 3 или 2 3
Класс точности вторичной обмотки для измерений 0,2S; 0,2; 0,5S; 0,5 0,2S; 0,2; 0,5S; 0,5 0,2S; 0,2; 0,5S; 0,5
Класс точности вторичной обмотки для защиты 5Р; 10Р 5Р; 10Р 5Р; 10Р
Номинальнаянагрузка вторичной обмотки для измерений при cosj=0,8; ВА: 30 30 30
Номинальнаянагрузка вторичной обмотки для защиты при cosj=0,8; ВА: 20 или 30 20 или 30 20 или 30
Номинальная предельная кратность обмоток для защиты при номинальной вторичной нагрузке 20 В×А 27 27 27
Номинальная предельная кратность обмоток для защиты при номинальной вторичной нагрузке 30 В×А 20 20 20
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2S; 0,2; 0,5S 6 6 6
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 12 12 12
Одноминутное испытательное напряжение промышленной частоты, кВ: 230 230 230
Испытательное напряжение грозового импульса, кВ: 450 450 450

Технические данные
Номиналь­ный первичный ток, А Наибольший рабочий первичный ток, А Трехсекун­д­ный ток термической стойкости, кА Ток электродинамической стойкости, кА 50 50 2 5,1
75 80 3 7,7
100 100 4 10,2
150 160 6 15,3
200 200 8 20,4
300 320 12 30,6
400 400 16 40,8
500 500 20 51
600 630 24 61,2
750 800 28 71,4
800 800 28 71,4
1000 1000 30 76,5
1200 1250 36 91,8
1500 1600 45 114,8
2000 2000 60 153
Под заказ Трансформатор тока ТОЛ-10-I-12 (13; 14; 15) Технические характеристики
Вариант исполнения Номинальный первичный ток, А Номинальный вторичный ток, А Коэффициент безопасности приборов 0,5 Коэффициент безопасности приборов 0,2; 0.5S; 0.2S Вторичная нагрузка при cosj = 0,8 классе точности 0.5; 0.2; 0.5S; 0.2S, ВА Вторичная нагрузка при cosj
