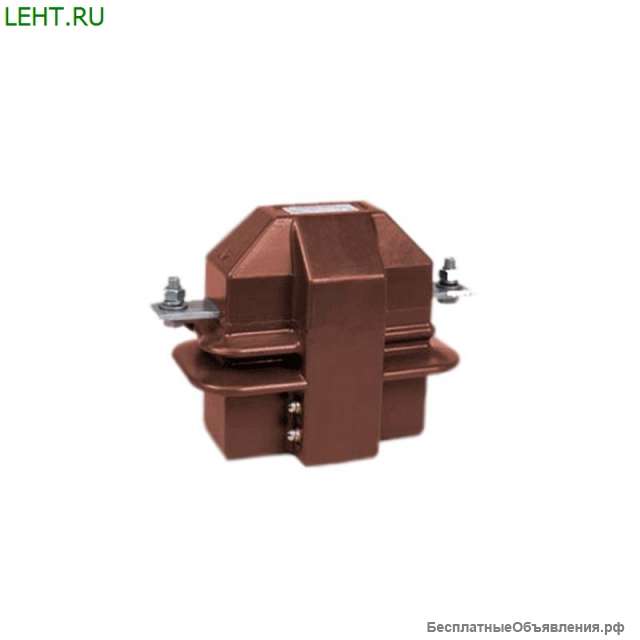

Трансформатор тока ТОЛК-6

Описание Малогабаритные трансформаторы для печатных пл
Трансформатор тока ТОЛК-6 предназначен для встраивания в высоковольтные взрывобезопасные КРУ в сетях временного тока частоты 50 или 60 Гц напряжением 6 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
Эксплуатация
Трансформаторы ТОЛК-6 изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:
высота над уровнем моря не более 1000 м;
температура окружающей среды при эксплуатации от -10°C до плюс 45°C,
окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
рабочее положение - любое.

Технические характеристики
Параметр Значение Номинальное напряжение, кВ 6
Наибольшее рабочее напряжение, кВ 7,2
Номинальная частота переменного тока, Гц 50
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 50; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки 1,0 и 10Р
Номинальная вторичная нагрузка при коэффициенте мощности cos j = 0.8, В•А 30
Номинальная предельная кратность вторичной обмотки, не менее 5,5
Предельная кратность вторичной обмотки при нагрузке 15 В·А 8
Номинальное напряжение питания дополнительной обмотки, В 100±20
Односекундный ток термической стойкости, кА, при номинальном первичном токе 50 А 3,6
Односекундный ток термической стойкости, кА, при номинальном первичном токе 80 А 5,6
Односекундный ток термической стойкости, кА, при номинальном первичном токе 100–600 А 10
Ток электродинамической стойкости, кА, при номинальном первичном токе 50 А 17,6
Ток электродинамической стойкости, кА, при номинальном первичном токе 80–600 А 26
Одноминутное испытательное напряжение промышленной частоты, кВ 21
Масса, кг 10,5±1







Модфикация Характеристики Склад

Трансформатор тока ТОЛК-10 Технические характеристики
Параметр Значение Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60
Номинальный вторичный ток, А 5
Номинальный первичный ток, А 50; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки 1,0 и 5Р
Номинальная вторичная нагрузка при коэффициенте мощности cos j = 0.8, В·А 30
Номинальная предельная кратность вторичной обмотки, не менее 5,5
Предельная кратность вторичной обмотки при нагрузке 15 В·А 8
Номинальное напряжение питания дополнительной обмотки, В 100±20
Односекундный ток термической стойкости при номинальном первичном токе 50 А, кА 3,6
Односекундный ток термической стойкости при номинальном первичном токе 80 А, кА 5,6
Односекундный ток термической стойкости при номинальном первичном токе 100–600 А, кА 10
Ток электродинамической стойкости, кА 25
Одноминутное испытательное напряжение промышленной частоты, кВ 32
Масса, кг 12±1
Под заказ Трансформатор тока ТОЛК-10-1 Технические характеристики
Параметр Значение Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 50; 80; 100; 150; 200; 300; 400; 600
Число вторичных обмоток 2
Класс точности вторичной обмотки для измерений при номинальном первичном токе 50-600, А 0,2; 0,2S; 0,5; 0,5S; 1
Класс точности вторичной обмотки для защиты для измере
