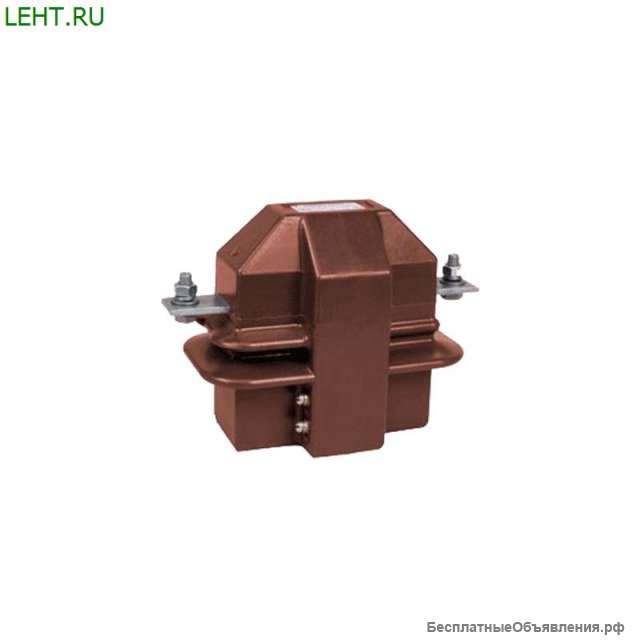

Трансформатор тока ТОЛК-6-I

Описание Малогабаритные трансформаторы для печатных пл
Трансформатор тока ТОЛК-6-I разработан для установки в пункты коммерческого учета электроэнергии (ПКУЭ). Трансформаторы тока также могут использоваться для встраивания в высоковольтные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ. Трансформаторы изготавливаются в исполнении "У" категории размещения 2 по ГОСТ 15150.
Преимущества
При установке в ПКУЭ трансформаторов тока типа ТОЛК и "узких" трансформаторов напряжения типа ЗНОЛПМ достигаются следующие преимущества:
удобство монтажа более компактных изделий;
более эффективное использование места в ПКУ;
удобство обслуживания;
уменьшение массы ПКУ.

Технические характеристики
Параметр Значение Номинальное напряжение, кВ 6
Наибольшее рабочее напряжение, кВ 7,2
Номинальная частота переменного тока, Гц 50 или 60
Номинальный первичный ток, А 10, 15, 20, 30 40, 50, 75, 80, 100, 150, 200, 300, 400, 600
Номинальный вторичный ток, А 1; 5
Класс точности вторичной обмотки 0,2S; 0,5S; 0,2; 0,5
Номинальная вторичная нагрузка вторичной обмотки при cos φ = 1, ВА 1-2.5*
Номинальная вторичная нагрузка (нагрузка активно-индуктивная) при cos φ = 0,8 3-30*
Односекундный ток термической стойкости, кА, при номинальном первичном токе 10-75 А 3,6
Односекундный ток термической стойкости, кА, при номинальном первичном токе 80 А 5,6
Односекундный ток термической стойкости, кА, при номинальном первичном токе 100-600 А 10
Ток электродинамической стойкости 10-75, кА 17,6
Ток электродинамической стойкости 80-600, кА 26
Одноминутное испытательное напряжение промышленной частоты, кВ 32
Коэффициент безопасности приборов вторичной обмотки для измерений, не более** 5
Масса, кг 10,5+/-1







Модфикация Характеристики Склад

Трансформатор тока ТОЛК-10 Технические характеристики
Параметр Значение Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60
Номинальный вторичный ток, А 5
Номинальный первичный ток, А 50; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки 1,0 и 5Р
Номинальная вторичная нагрузка при коэффициенте мощности cos j = 0.8, В·А 30
Номинальная предельная кратность вторичной обмотки, не менее 5,5
Предельная кратность вторичной обмотки при нагрузке 15 В·А 8
Номинальное напряжение питания дополнительной обмотки, В 100±20
Односекундный ток термической стойкости при номинальном первичном токе 50 А, кА 3,6
Односекундный ток термической стойкости при номинальном первичном токе 80 А, кА 5,6
Односекундный ток термической стойкости при номинальном первичном токе 100–600 А, кА 10
Ток электродинамической стойкости, кА 25
Одноминутное испытательное напряжение промышленной частоты, кВ 32
Масса, кг 12±1
Под заказ Трансформатор тока ТОЛК-10-1 Технические характеристики
Параметр Значение Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 50; 80; 100; 150; 200; 300; 400; 600
Число вторичных обмоток 2
Класс точности вторичной обмотки для измерений при номинальном первичном токе 50-600, А 0,2; 0,2S; 0,5; 0,5S; 1
Класс точности вторичной обмотки для защиты для измерений при номинальном первичном токе, А 5P; 10P
Номинальная вторичная нагрузка вторичной обмотки для измерений при cos j = 1, ВА 1-2,5
Номинальная вторичная нагрузка (нагрузка активно-индуктивная) при cos j = 0,8, ВА 3 - 30
Номинальная вторичная нагрузка вторичной обмотки для защиты при cos j = 0,8, ВА 30
Номинальная предельная кратность
