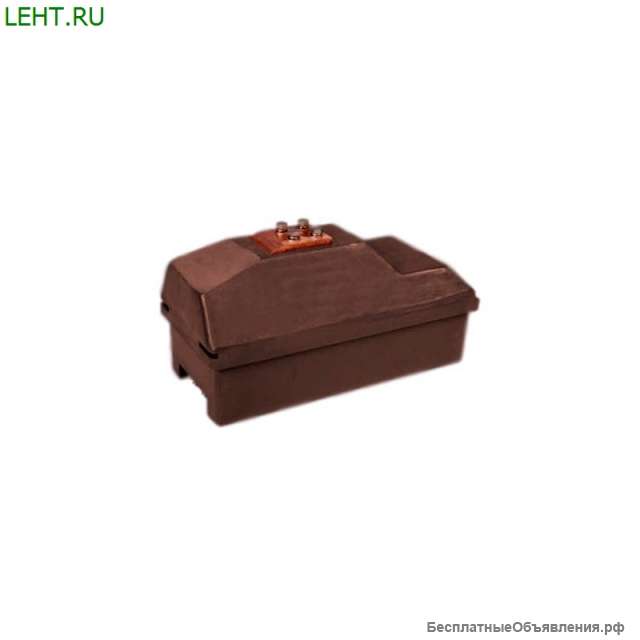

Трансформатор тока ТПЛК-10

Описание Малогабаритные трансформаторы для печатных пл
Трансформатор тока ТПЛК-10 предназначены для передачи сигнала измеритель ной информации измерительным приборам и (или) устройствам защиты и управления, в установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Особенности
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы встраиваются в комплектные распределительные устройства (КРУ) типа КР-10/31.5.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (пример пломбирования).
Эксплуатация
Трансформаторы ТПЛК-10 изготавливаются в исполнениях "У" и "Т" категории размещения 3 по ГОСТ 15150 и предназначены для работы в следующих условиях:
рабочее значение температуры окружающего воздуха с учетом перегрева внутри шкафа КРУ:
от -45°С до +50°С для исполнения "У3";
от -10°С до +55°С для исполнения "Т3";
высота над уровнем моря не более 1000 м;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение - любое.

Технические характеристики
Параметр Значение Номинальный первичный ток, А 10;15;30;50;100;150;200;300; 400; 600;800;1000;1500;2000
Номинальное напряжение, кВ 10 или 11
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60
Номинальный вторичный ток, А 1; 5
Число обмоток 2
Номинальная вторичная нагрузка обмотки для защиты с коэффициентом мощности cos j = 0,8, В.А 15
Номинальная вторичная нагрузка обмоткаи для измерений с коэффициентом мощности cos j = 0,8, В.А 10
Масса max, кг 48
Класс точности обмотки для измерений 0,2; 0,2S; 0,5; 0,5S
Класс точности обмотки для защиты 10Р
Номинальная предельная кратность обмотки для защиты для номинального тока 10–400, А 12
Номинальная предельная кратность обмотки для защиты для номинального тока 600–800, А 17
Номинальная предельная кратность обмотки для защиты для номинального тока 1000–2000, А 20
Ток электродинамической стойкости, кА, для номинального первичного тока 10, А 2,47
Ток электродинамической стойкости, кА, для номинального первичного тока 15, А 3,7
Ток электродинамической стойкости, кА, для номинального первичного тока 30, А 7,4
Ток электродинамической стойкости, кА, для номинального первичного тока 50, А 14,8
Ток электродинамической стойкости, кА, для номинального первичного тока 100–600, А 74,5
Ток электродинамической стойкости, кА, для номинального первичного тока 800, А 94,5
Ток электродинамической стойкости, кА, для номинального первичного тока 1000, А 118
Ток электродинамической стойкости, кА, для номинального первичного тока 1500, А 177
Ток электродинамической стойкости, кА, для номинального первичного тока 2000, А 189
Трехсекундный ток термической стойкости, кА, для номинального первичного тока 10, А 0,47
Трехсекундный ток термической стойкости, кА, для номинального первичного тока 15, А 0,71
Трехсекундный ток термической стойкости, кА, для номинального первичного тока 30, А 1,42
Трехсекундный ток термической стойкости, кА, для номинального первичного тока 50, А 2,36
Трехсекундный ток термической стойкости, кА, для номинального первичного тока 100, А 4,72
Трехсекундный ток термической стойкости, кА, для номинального первичного тока 150, А 7,1
Трехсекундный ток термической стойкости, кА, для номинального первичного тока 200, А 9,45
Трехсекундный ток термической стойкости, кА, для номинального первичного тока 300, А 14,1
Трехсекундный ток термической стойкости, кА, для номинального первичного тока 400, А 18,9
Трехсекундный ток термической стойкости, кА, для номинального первичного тока 600, А 28,3
