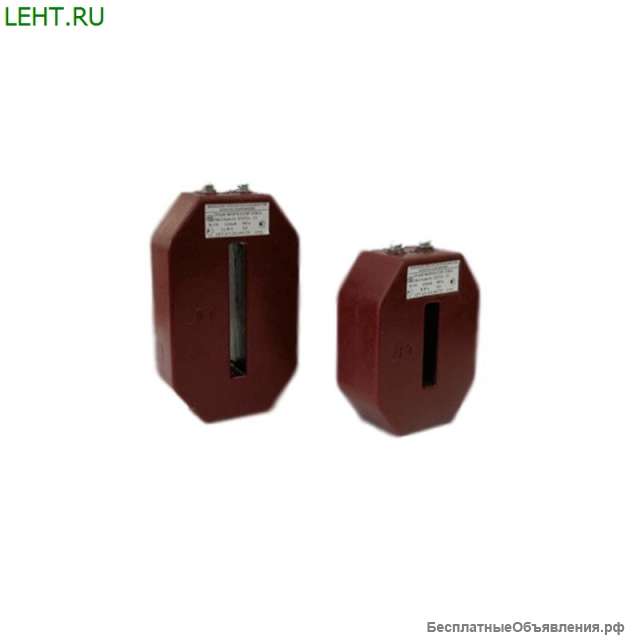

Трансформатор тока ТШЛ-0,66-II

Описание Малогабаритные трансформаторы для печатных пл
Трансформатор тока ТШЛ-0,66-II служит для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.
Конструктивное исполнение
Первичной обмоткой трансформатора служит шина распределительного устройства, пропускаемая через окно трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора. Обозначения первичной и вторичной обмотки находятся на трансформаторе. Трансформатор имеет один коэффициент трансформации и одну вторичную обмотку для измерений. Выводы вторичной обмотки закрываются прозрачной крышкой с возможностью пломбирования. Трансформатор ТШЛ-0,66-II крепится на шине с помощью планки с прижимными винтами.
Климатическое исполнение У2 и Т2

Технические характеристики
Параметр Значение Номинальное напряжение, кВ 0,66
Номинальный первичный ток, А 300, 400, 600, 800, 1000, 1500, 2000
Номинальный вторичный ток, А 5
Номинальная частота, Гц 50, 60
Номинальная вторичная нагрузка с коэффициентом мощности 0,8 ВА 5, 10
Номинальный коэффициент безопасности приборов 8, 9, 8, 4, 5, 6, 6
Класс точности 0,5; 0,5S; 0,2S
Масса трансформатора, кг 1,73 (до 600 А); 1,76 (800-2000 А)








Модфикация Характеристики Склад

Трансформатор тока ТШЛ-20-I Технические характеристики
Параметр Значение Номинальное напряжение, кВ 20
Наибольшее рабочее напряжение, кВ 24
Номинальная частота переменного тока, Гц 50 или 60
Номинальный первичный ток, А 3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 15000; 16000; 18000
Номинальный вторичный ток, А 1; 5
Число вторичных обмоток 2; 3
Класс точности вторичной обмотки для измерений 0,2;0,2S;0,5;0,5S
Класс точности вторичной обмотки для защиты 5Р;10Р
Номинальная вторичная нагрузка вторичной обмотки для измерений при коэффициенте мощности cos j= 0,8, В•А: 30
Номинальная вторичная нагрузка вторичных обмоток для защиты класса точности 5Р при коэффициенте мощности cos j= 0,8, В•А: -
Номинальная вторичная нагрузка вторичных обмоток для защиты класса точности 10Р при коэффициенте мощности cos j= 0,8, В•А: 30
Номинальная предельная кратность вторичных обмоток для защиты, для класса точности 10Р при номинальных первичных токах 3000, А 13
Номинальная предельная кратность вторичных обмоток для защиты, для класса точности 10Р при номинальных первичных токах 4000, А 15
Номинальная предельная кратность вторичных обмоток для защиты, для класса точности 10Р при номинальных первичных токах 5000; 6000, А 16
Номинальная предельная кратность вторичных обмоток для защиты, для класса точности 10Р при номинальных первичных токах 8000, А 14
Номинальная предельная кратность вторичных обмоток для защиты, для класса точности 10Р при номинальных первичных токах 10000;12000;14000;15000;16000;18000, А 12
Номинальная предельная кратность вторичных обмоток для защиты для класса точности 5Р при номинальных первичных токах 6000; 8000; 10000, А 20
Номинальная предельная кратность вторичных обмоток для защиты для класса точности 5Р при номинальных первичных токах 12000; 14000; 15000; 16000; 18000, А -
Трехсекундный ток термической стойкости при номинальных первичных токах 6000;8000;10000, А, кА 120
Трехсекундный ток термической стойкости при номинальных первичных токах 12000;14000;15000;16000;18000, А, кА 190
Испытательное одноминутное напряжение промышленной частоты, кВ 65
Испытательное напряжение грозового импульса полног, кВ 125

Габаритные размеры
Номинальный первичный ток, А Размеры D, мм Размеры D1, мм Размеры D2, мм Размеры H, мм Размеры H1, мм Размеры h, мм Размеры L, мм Размеры b1, мм Размеры b2, мм Масса, кг 3000; 4000; 5000; 6000; 8000;10000 520 30
