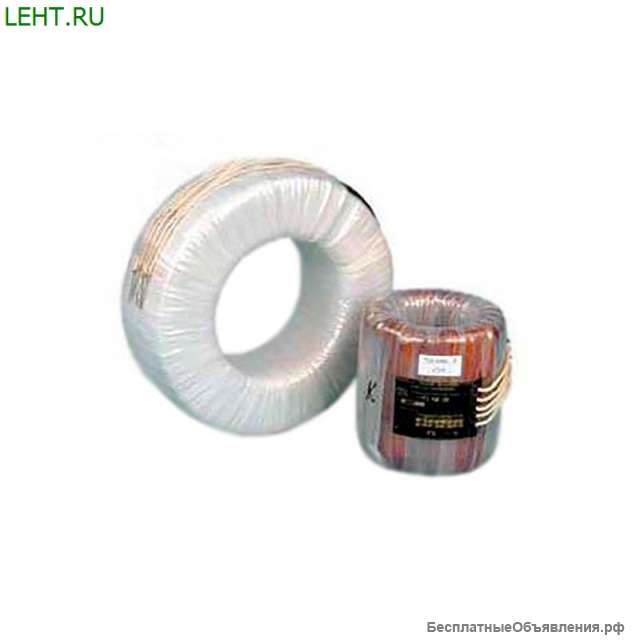

Трансформатор ТВ-110-I (-II)

Описание Малогабаритные трансформаторы для печатных пл
Трансформатор ТВ-110-I (-II) предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц.
Эксплуатация
Трансформаторы ТВ-110-I (-II) могут работать в среде масла или смеси воздуха с маслом при климатических условиях:
температура окружающего воздуха:
от -45°C до +40°C для исполнения "У", от -10°C до +45°C для исполнения "Т";
от -60°C до +40°C для исполнения "ХЛ", "УХЛ";
от -60°C до +45°С для исполнения "О";
высота над уровнем моря не более 1000 м.
Для трансформаторов, встраиваемых в масляные выключатели, температура трансформаторного масла, окружающего трансформатор, не выше 90°C, для трансформаторов, встраиваемых в силовые масляные трансформаторы, не выше 95°C.

Технические характеристики
Тип Вариант исполнения Номиналь­ный первичный ток, А Номиналь­ный вторичный ток, А Ток термической стойкости, кА(кратность) Номинальная предельная кратность Длительность протекания тока кз, с ТВ-110-I 200/5*** 75 5 20 - 3
ТВ-110-I 200/5*** 100 5 20 - 3
ТВ-110-I 200/5*** 150 5 20 - 3
ТВ-110-I 200/5*** 200 5 20 22 3
ТВ-110-I 300/5 100 5 20 - 3
ТВ-110-I 300/5 150 5 20 - 3
ТВ-110-I 300/5 200 5 20 22 3
ТВ-110-I 300/5 300 5 20 20 3
ТВ-110-I 600/5 200 5 20 22 3
ТВ-110-I 600/5 300 5 20 20 3
ТВ-110-I 600/5 400 5 20 15 3
ТВ-110-I 600/5 600 5 20 25 3
ТВ-110-I 1000/5 400 5 20 15 3
ТВ-110-I 1000/5 600 5 20 25 3
ТВ-110-I 1000/5 750 5 20 15 3
ТВ-110-I 1000/5 1000 5 20 20 3
ТВ-110-I 1200/5 600 5 20 35 3
ТВ-110-I 1200/5 750 5 20 35 3
ТВ-110-I 1200/5 1000 5 20 35 3
ТВ-110-I 1200/5 1200 5 20 35 3
ТВ-110-II 200/5*** 75 5 50 - 3
ТВ-110-II 200/5*** 100 5 50 5 3
ТВ-110-II 200/5*** 150 5 50 10 3
ТВ-110-II 200/5*** 200 5 50 20 3
ТВ-110-II 300/5*** 100 5 50 5 3
ТВ-110-II 300/5*** 150 5 50 10 3
ТВ-110-II 300/5*** 200 5 50 20 3
ТВ-110-II 300/5*** 300 5 50 20 3
ТВ-110-II 600/5 200 5 50 34 3
ТВ-110-II 600/5 300 5 50 50 3
ТВ-110-II 600/5 400 5 50 40 3
ТВ-110-II 600/5 600 5 50 60 3
ТВ-110-II 1000/5 500 5 50 80 3
ТВ-110-II 1000/5 600 5 50 60 3
ТВ-110-II 1000/5 750 5 50 37 3
ТВ-110-II 1000/5 1000 5 50 50 3
ТВ-110-II 2000/5 1000 5 50 50 3
ТВ-110-II 2000/5 1200 5 50 42 3
ТВ-110-II 2000/5 1500 5 50 33 3
ТВ-110-II 2000/5 2000 5 50 25 3
ТВ-110-II 1000/1 500 1 50 50 3
ТВ-110-II 1000/1 600 1 50 50 3
ТВ-110-II 1000/1 750 1 50 37 3
ТВ-110-II 1000/1 1000 1 50 50 3
ТВ-110-II 2000/1 1000 1 50 50 3
ТВ-110-II 2000/1 1200 1 50 42 3
ТВ-110-II 2000/1 1500 1 50 33 3
ТВ-110-II 2000/1 2000 1 50 25 3








Модфикация Характеристики Склад

Трансформатор ТВ-10 Технические характеристики
Тип Вариант исполнения Ном. первичный ток, А Ном. вторичный ток, А Ток термической стойкости, кА(кратность) Ном. предельная кратность Длит. протекания тока кз, с Размеры D, мм Размеры d, мм Размеры H, мм Масса, кг ТВ-10-I 6000/5 6000 5 85.5 3 4 285 112 95 14
ТВ-10-II 5000/5 5000 5 85.5 10 4 360 180 70 15
ТВ-10-II 6000/5 6000 5 85.5 10 4 360 180 70 15
ТВ-10-III 6000/5 6000 5 28 10 3 410 275 70 9
ТВ-10-IV 8000/5 8000 5 28 16 3 450 275 60 16
Под заказ Трансформатор ТВ-35-I (-II) Технические характеристики
Тип трансформатора Вариант исполнения Номиналь­ный первичный ток, А Номиналь­ный вторичный ток, А Ток термической стойкости, кА(кратность) Номинальная предельная кратность Длительность протекания тока кз, с ТВ-35-I 200/5 75 5 10 - 4
ТВ-35-I 200/5 100 5 10 - 4
ТВ-35-I 200/5 150 5 10 5 4
ТВ-35-I 200/5 200 5 10 9 4
ТВ-35-I 300/5 100 5 10 - 4
ТВ-35-I 300/5 150 5 10 5 4
ТВ-35-I 300/5 200 5 10 9 4
ТВ-35-I 300/5 300 5 10 25 4
ТВ-35-I 600/5 200 5 10 9 4
ТВ-35-I 600/5 300 5 10 25 4
ТВ-35-I 600/5 400 5 10 16 4
ТВ-35-I 600/5 600 5 10 16 4
ТВ-35-I 1500/5 600 5 10 16 4
ТВ-35-I 1500/5 750 5 10 13 4
ТВ-35-I 1500/5 1000 5 10 10 4
ТВ-35-I 1500/5 1500 5 10 6,5 4
ТВ-35-II 150/5*** 50 5 25 - 3
ТВ-35-II 150/5*** 75 5 25 - 3
ТВ-35-II 150/5*** 100 5 25 - 3
ТВ-35-II 150/5*** 150 5 25 - 3
ТВ-35-II 300/5*** 100 5 25 - 3
ТВ-35-II 300/5*** 150 5 25 - 3
ТВ-35-II 300/5*** 200 5 25 - 3
ТВ-35-II 300/5*** 300 5 25 7 3
ТВ-35-II 600/5*** 200 5 25 - 3
ТВ-35-II 600/5*** 300 5 25 7 3
ТВ-35-II 600/5*** 400 5 25 8 3
ТВ-35-II 600/5*** 600 5 25 14 3
ТВ-35-II 1000/5 400 5 25 8 3
ТВ-35-II 1000/5 600 5 25 14 3
ТВ-35-II 1000/5 750 5 25 20 3
ТВ-35-II 1000/5 1000 5 25 22 3
ТВ-35-II 1200/5 600 5 25 34 3
ТВ-35-II 1200/5 800 5 25 31 3
ТВ-35-II 1200/5 1000 5 25 25 3
ТВ-35-II 1200/5 1200 5 25 21 3
ТВ-35-II 1500/5 600 5 25 34 3
ТВ-35-II 1500/5 750 5 25 33 3
ТВ-35-II 1500/5 1000 5 25 25 3
ТВ-35-II 1500/5 1500 5 25 17 3
ТВ-35-II-1 600/5*** 200 5 25 50 3
ТВ-35-II-1 600/5*** 300 5 25 45 3
ТВ-35-II-1 600/5*** 400 5 25 25 3
ТВ-35-II-1 600/5*** 600 5 25 34 3
Под заказ Трансформатор ТВ-35-III (-IV; -V) Технические характеристики
Тип трансформатора Вариант исполнения Номиналь­ный первичный ток, А Номиналь­ный вторичный ток, А Ток термической стойкости, кА(кратность) Номинальная предельная кратность Длительность протекания тока кз, с ТВ-35-III 200/5*** 75 5 25 - 4
ТВ-35-III 200/5*** 100 5 25 - 4
ТВ-35-III 200/5*** 150 5 25 5 4
ТВ-35-III 200/5*** 200 5 25 9 4
ТВ-35-III 300/5 100 5 25 - 4
ТВ-35-III 300/5 150 5 25 5 4
ТВ-35-III 300/5 200 5 25 9 4
ТВ-35-III 300/5 300 5 25 16 4
ТВ-35-III 600/5 200 5 25 9 4
ТВ-35-III 600/5 300 5 25 16 4
ТВ-35-III 600/5 400 5 25 12 4
ТВ-35-III 600/5 600 5 25 30 4
ТВ-35-III 1500/5 600 5 25 30 4
ТВ-35-III 1500/5 750 5 25 20 4
ТВ-35-III 1500/5 1000 5 25 22 4
ТВ-35-III 1500/5 1500 5 25 16 4
ТВ-35-IV 1200/5 600 5 50 25 4
ТВ-35-IV 1200/5 800 5 50 30 4
ТВ-35-IV 1200/5 1000 5 50 36 4
ТВ-35-IV 1200/5 1200 5 50 41 4
ТВ-35-IV 2000/5 1000 5 50 36 4
ТВ-35-IV 2000/5 1200 5 50 41 4
ТВ-35-IV 2000/5 1500 5 50 33 4
ТВ-35-IV 2000/5 2000 5 50 24 4
ТВ-35-IV 3000/5 1200 5 50 41 4
ТВ-35-IV 3000/5 1500 5 50 33 4
ТВ-35-IV 3000/5 2000 5 50 24 4
ТВ-35-IV 3000/5 3000 5 50 16 4
ТВ-35-IV 1200/1 600 1 50 25 4
ТВ-35-IV 1200/1 800 1 50 30 4
ТВ-35-IV 1200/1 1000 1 50 36 4
ТВ-35-IV 1200/1 1200 1 50 41 4
ТВ-35-IV 2000/1 1000 1 50 36 4
ТВ-35-IV 2000/1 1200 1 50 41 4
ТВ-35-IV 2000/1 1500 1 50 33 4
ТВ-35-IV 2000/1 2000 1 50 25 4
ТВ-35-IV 3000/1 1200 1 50 41 4
ТВ-35-IV 3000/1 1500 1 50 33 4
ТВ-35-IV 3000/1 2000 1 50 25 4
ТВ-35-IV 3000/1 3000 1 50 16 4
ТВ-35-V 300/5*** 100 5 40 - 4
ТВ-35-V 300/5*** 150 5 40 6 4
ТВ-35-V 300/5*** 200 5 40 8 4
ТВ-35-V 300/5*** 300 5 40 12 4
ТВ-35-V 600/5 200 5 40 8 4
ТВ-35-V 600/5 300 5 40 12 4
ТВ-35-V 600/5 400 5 40 16 4
ТВ-35-V 600/5 600 5 40 16 4
ТВ-35-V 1500/5 600 5 40 16 4
ТВ-35-V 1500/5 750 5 40 20 4
ТВ-35-V 1500/5 1000 5 40 26 4
ТВ-35-V 1500/5 1500 5 40 26 4
ТВ-35-V 2000/5 750 5 40 20 4
ТВ-35-V 2000/5 1000 5 40 26 4
ТВ-35-V 2000/5 1500 5 40 26 4
ТВ-35-V 2000/5 2000 5 40 20 4
Под заказ Трансформатор ТВ-110-IX Технические характеристики
Исполнение Коэффт трансформации Коэффт трансформации по ответвлениям Номинал. класс точности Вторичная нагрузка Трехсекундный ток термической стойкости, кА (кратность)при cos φ = 0,8, В·А Номинальная предельная кратность Выводы Трехсекундный ток термической стойкости, кА (кратность) Масса, кг ТВ-110-IX 400/1 100/1 1,0 5 - И1-И2 50 34±2
ТВ-110-IX 400/1 150/1 0,5 5 - И1-И3 50 34±2
ТВ-110-IX 400/1 300/1 0,5S 10 - И1-И4 50 34±2
ТВ-110-IX 400/1 400/1 0,5S 20 - И1-И5 50 34±2
ТВ-110-IX 600/1 200/1 0,5S 5 - И1-И2 50 34±2
ТВ-110-IX 600/1 300/1 0,5S 10 - И1-И3 50 34±2
ТВ-110-IX 600/1 400/1 0,5S 20 - И1-И4 50 34±2
ТВ-110-IX 600/1 600/1 0,2S 10 - И1-И5 50 34±2
ТВ-110-IX 1000/5 500/5 0,5S 15 - И1-И2 50 34±2
ТВ-110-IX 1000/5 600/5 0,5S 30 - И1-И3 50 34±2
ТВ-110-IX 1000/5 750/5 0,5S 50 - И1-И4 50 34±2
ТВ-110-IX 1000/5 1000/5 0,2S 20 - И1-И5 50 34±2
ТВ-110-IX 1000/5 500/5 10Р 10 25 И1-И2 (25) 45±2
ТВ-110-IX 1000/5 600/5 10Р 15 23 И1-И3 (25) 45±2
ТВ-110-IX 1000/5 750/5 10Р 20 23 И1-И4 (25) 45±2
ТВ-110-IX 1000/5 1000/5 10Р 25 25 И1-И5 (25) 45±2
Под заказ Трансформатор ТВ-110-IV (VII) Технические характеристики
Тип Вариант исполнения Номиналь­ный первичный ток, А Номиналь­ный вторичный ток, А Вто­ричная нагрузка при cos φ=0,8 в классе точности 0,5, В·А Вто­ричная нагрузка при cos φ=0,8 в классе точности 1, В·А Вто­ричная нагрузка при cos φ=0,8 в классе точности 3, В·А Вто­ричная нагрузка при cos φ=0,8 в классе точности 10, В·А Ток термической стойкости, кА(кратность) Номинальная предельная кратность Длительность протекания тока кз, с ТВ-110-IV 300/5 100 5 - - - 15 (25) 12 3
ТВ-110-IV 300/5 150 5 - - 15 - (25) 18 3
ТВ-110-IV 300/5 200 5 - - 20 - (25) 18 3
ТВ-110-IV 300/5 300 5 - 30 - - (25) 18 3
ТВ-110-IV 600/5 200 5 - - 20 - (25) 18 3
ТВ-110-IV 600/5 300 5 - 25 - - (25) 21 3
ТВ-110-IV 600/5 400 5 - 40 - - (25) 18 3
ТВ-110-IV 600/5 600 5 50 - - - (25) 21 3
ТВ-110-IV 1000/5 400 5 - 30 - - (25) 18 3
ТВ-110-IV 1000/5 600 5 30 - - - (25) 25 3
ТВ-110-IV 1000/5 750 5 40 - - - (25) 24 3
ТВ-110-IV 1000/5 1000 5 40 - - - (25) 25 3
ТВ-110-IV 1500/5 500 5 - 30 - - (25) 13 3
ТВ-110-IV 1500/5 750 5 40 - - - (25) 15 3
ТВ-110-IV 1500/5 1000 5 40 - - - (25) 18 3
ТВ-110-IV 1500/5 1500 5 40 - - - (25) 25 3
ТВ-110-IV 3000/5 1000 5 30 - - - (25) 23 3
ТВ-110-IV 3000/5 1500 5 40 - - - (25) 25 3
ТВ-110-IV 3000/5 2000 5 50 - - - (25) 25 3
ТВ-110-IV 3000/5 3000 5 50 - - - (25)
Заказать товар вы можете в нашем интернет-магазине https://leht.ru/
Осуществляем доставку по Москве и в регионы
