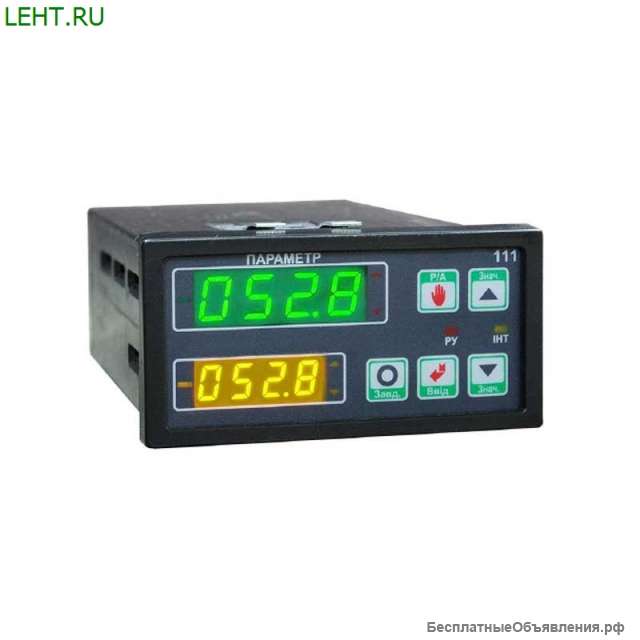

Микропроцессорный регулятор МИК-111, МИК-111Н

Описание
Микропроцессорный регулятор МИК-111, МИК-111Н служит для измерения контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.).
Область применения
Системы автоматического регулирования различных технологических параметров
Удаленные устройства связи с обьектом с индикацией
Территориально распределенные и локальные системы управления
Удаленный сбор данных, диспетчерский контроль, управление производством


Аналоговые входные сигналы
Параметр Значение Количество аналоговых входов 1
Типы входных аналоговых сигналов унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Типы входных аналоговых сигналов: напряжения 0-50 мВ, 0-200 мВ, 0-1 В
Типы входных аналоговых сигналов от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
Типы входных аналоговых сигналов от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более 0,1 сек
Гальваническая изоляция Вход гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В
Основная приведенная погрешность преобразования ± 0,2%

Аналоговые выходные сигналы
Параметр Значение Количество аналоговых выходов 1
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала ±0,2%

Цифровая индикация
Параметр Значение Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 10 мм

Дискретные выходные сигналы
Параметры Значение Количество дискретных выходов 2
Типы выходов транзистор ОК до 40В, 100мА
Типы выходов механическое реле (переключаемый контакт) до 220В, 8А
Гальваническая развязка дискретных выходов Каждый выход гальванически изолирован от других входов и остальных цепей, напряжение гальванической развязки не менее 500 В







Модфикация Характеристики Склад

Двухпозиционный температурный регулятор МИК-1-200 Технические характеристики
Параметр Значение Количество аналоговых входов 1
Тип входного аналогового сигнала термопреобразователь сопротивлений: ТСМ 50М, от 0°С до 200°С / ТСМ 100М, от 0°С до 200°С
Диапазон изменения параметра «Гистерезис» от 0,1 до 5 %
Погрешность установки параметра «Гистерезис» 0,5 %
Погрешность шкалы задания по лимбу передней панели ±2 %
Количество дискретных выходов 1
Тип выхода механическое перекидное реле: до 250В / 5А - оптосимистор: до 300В / 0,7ААС
Напряжение питания от 150 В до 250 В
Потребляемая мощность, не более 8 ВА
Масса блока, не более 0,15 кг
Корпус щитовой (ВхШхГ) 48 х 48 х 110 мм, IP30
Под заказ Двухпозиционный температурный регулятор МИК-1-400 Технические характеристики
Параметр Значение Количество аналоговых входов 1
Тип входного аналогового сигнала ТХК (L), от 0°С до 400°С / ТХА (K), от 0°С до 400°С
Диапазон изменения параметра «Гистерезис» от 0,1 до 5 %
Погрешность установки параметра «Гистерезис» 0,5 %
Погрешность шкалы задания по лимбу передней панели ±2 %
Количество дискретных выходов 1
Тип выхода механическое перекидное реле: до 250В / 5А - оптосимистор: до 300В / 0,7ААС
Напряжение питания от 150 В до 250 В
Потребляемая мощность, не более 8 ВА
Масса блока, не более 0,15 кг
Корпус щитовой (ВхШхГ) 48 х 48 х 110 мм, IP30
Под заказ Микропроцессорный ПИД-регулятор + каскадный регулятор + регулятор соотношения МИК-112 Аналоговые входные сигналы
Параметр Значение Количество аналоговых входов 2
Типы входных аналоговых сигналов унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Типы входных аналоговых сигналов: напряжения 0-50 мВ, 0-200 мВ, 0-1 В
Типы входных аналоговых сигналов от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
Типы входных аналоговых сигналов от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более 0,1 сек
Гальваническая изоляция Вход гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В
Основная приведенная погрешность преобразования ± 0,2%

Аналоговые выходные сигналы
Параметр Значение Количество аналоговых выходов 1
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала ±0,2%

Цифровая индикация
Параметр Значение Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 10 мм

Дискретные выходные сигналы
Параметры Значение Количество дискретных выходов 2
Типы выходов транзистор ОК до 40В, 100мА
Типы выходов механическое реле (переключаемый контакт) до 220В, 8А
Гальваническая развязка дискретных выходов Каждый выход гальванически изолирован от других входов и остальных цепей, напряжение гальванической развязки не менее 500 В
Под заказ Микропроцессорный ПИД-регулятор + каскадный регулятор + регулятор соотношения МИК-121, МИК-121Н Аналоговые входные сигналы
Параметр Значение Количество аналоговых входов 2
Типы входных аналоговых сигналов унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Типы входных аналоговых сигналов: напряжения 0-75 мВ, 0-200 мВ, 0-1 В, 0-10 В
Типы входных аналоговых сигналов от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
Типы входных аналоговых сигналов от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более 0,2 сек
Гальваническая изоляция Входы гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В
Время индикации измеренного параметра одного канала в режиме циклической индикации 1 – 10 сек (параметр конигурируется)
Основная приведенная погрешность преобразования ± 0,2%
Длина линии связи для термосопротивлений, не более 100 м
Сопротивление линии связи, не более 15,0 Ом

Аналоговые выходные сигналы
Параметр Значение Количество аналоговых выходов 1
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала в базовой модели регулятора ±0,2%
Основная приведенная погрешность формирования выходного сигнала на модуле расширения ±0,4%

Цифровая индикация
Параметр Значение Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 10 мм

Дискретные входные сигналы
Параметры Значение Количество дискретных входов 2
Сигнал логического "0" – состояние ОТКЛЮЧЕНО 0-7В
Сигнал логической "1" – состояние ВКЛЮЧЕНО 18-30В
Входной ток (потребление по входу) 10 мА
Гальваническая развязка дискретных входов Входы связаны попарно и гальванически изолированы от других входов и остальных цепей, поканальная изоляция при использовании КБЗ-25-11

Дискретные выходные сигналы
Параметры Значение Количество дискретных выходов 4
Типы выходов транзистор ОК до 40В, 100мА
Типы выходов механическое реле (переключаемый контакт) до 220В, 8А
Типы выходов Выход – оптосимистор до 600В переменного тока, до 50мA, до 1.0А в импульсном режиме
Гальваническая развязка дискретных выходов Выходы связаны в группу из четырех выходов и гальванически изолированы от других выходов и остальных цепей
Под заказ Двухконтурный микропроцессорный ПИД-регулятор МИК-122, МИК-122Н Аналоговые входные сигналы
Параметр Значение Количество аналоговых входов 2
Типы входных аналоговых сигналов унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Типы входных аналоговых сигналов: напряжения 0-75 мВ, 0-200 мВ, 0-1 В, 0-10 В
Типы входных аналоговых сигналов от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
Типы входных аналоговых сигналов от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более 0,2 сек
Гальваническая изоляция Входы гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В
Время индикации измеренного параметра одного канала в режиме циклической индикации 1 – 10 сек (параметр конигурируется)
Основная приведенная погрешность преобразования ± 0,2%
Длина линии связи для термосопротивлений, не более 100 м
Сопротивление линии связи, не более 15,0 Ом

Аналоговые выходные сигналы
Параметр Значение Количество аналоговых выходов 2
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм).
Основная приведенная погрешность формирования выходного сигнала в базовой модели регулятора ±0,2%
Основная приведенная погрешность формирования выходного сигнала на модуле расширения ±0,4%

Цифровая индикация
Параметр Значение Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 10 мм

Дискретные входные сигналы
Параметры Значение Количество дискретных входов 4
Типы выходов транзистор ОК до 40В, 100мА
Типы выходов механическое реле (переключаемый контакт) до 220В, 8А
Типы выходов Выход – оптосимистор до 600В переменного тока, до 50мA, до 1.0А в импульсном режиме
Гальваническая развязка дискретных выходов Выходы связаны в группу из четырех выходов и гальванически изолированы от других выходов и остальных цепей
Под заказ
